솔리드웍스, 인벤터, 카티아, UG-NX, 오토캐드 모델링 연습 도면 제공
이번 도면도 마찬가지로 솔리드웍스, 인벤터, 카티아 UG NX 뿐만 아니라 오토캐드 3D에서도 충분히 연습할 수 있는 도면이며, 중하급 난이도를 가지고 있다.
2022년 마지막 포스팅일까?
지금까지 블로그에 포스팅된 강좌 대부분에 도면을 첨부하고 있어서, 도면만 따로 포스팅하는 경우가 매우 드물었는데, 2022년 후반기부터는 따라 하기가 아니라, 도면만 제공하고 나머지는 사용자가 직접 모델링 또는 캐드 드로잉 연습할 수 있게 연습 도면들도 조금씩 풀어놓았다.
앞으로도 꾸준히 포스팅할 수 있도록 최선을 다할 예정이다.
PDF 연습 도면 다운로드
작업 힌트

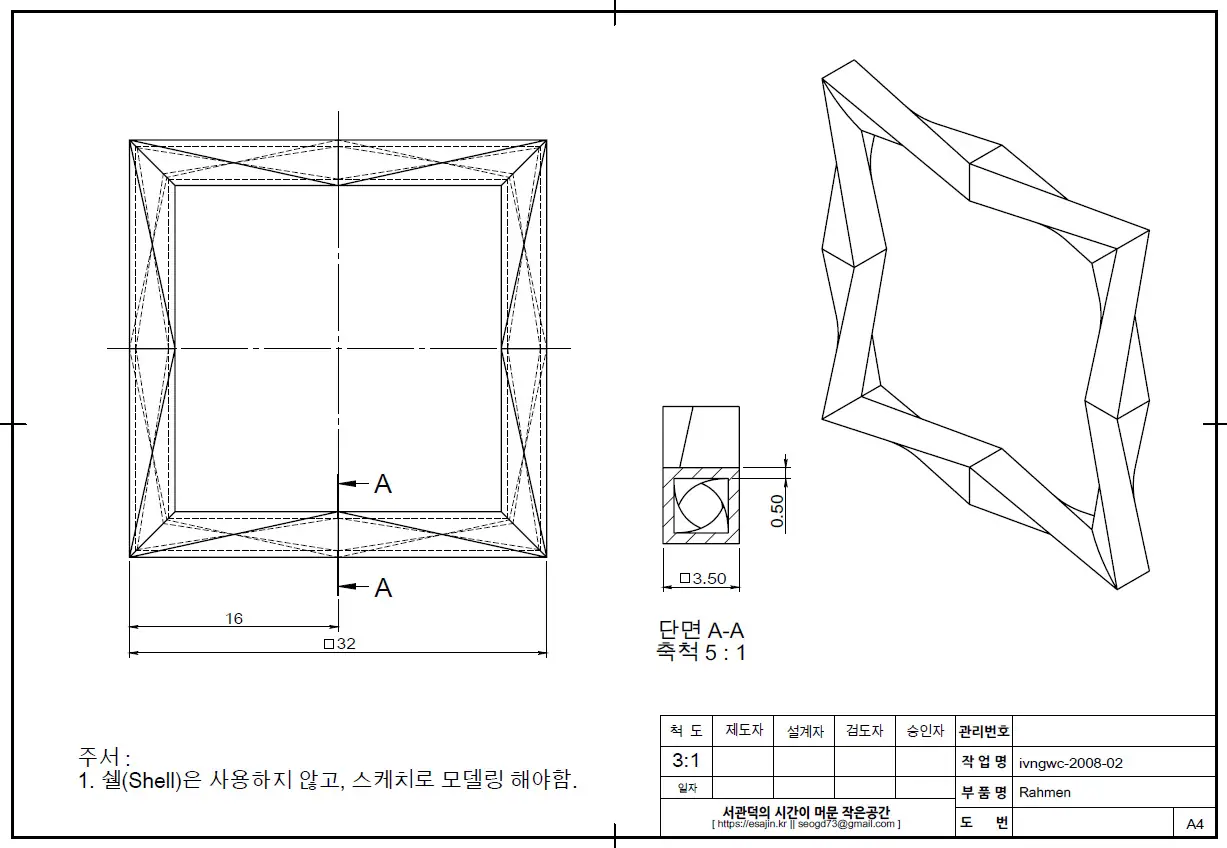

도면의 형태는 사각형 프레임 형태인데, 일반적인 직선형 프레임은 아니고, 1/4바퀴 꼬여있는 형태이다.
꼬여 있다고 해서, 각 3D캐드에서 제공하는 꼬임(Twist)을 이용하는 것이 아니라, 로프트(Loft)를 이용해서 두 스케치 평면의 시작점 위치를 변경해서 모델링해야 한다.
또한, 내부 두께를 표현하기 위해서 쉘(shell)을 사용하지 않고, 내/외부 스케치 단면을 따로 작성해서, 형상을 빼기로 작성해야 한다.
모서리 부분은 처음부터 로프트 형상을 작성하는 것이 아니라, 로프트로 기본적인 형상을 만든 후, 45도 평면을 기준으로 솔리드 자르기 등을 이용해서 잘라서 모델링을 완성해야 하며, 기본적으로 멀티 바디를 이용한 모델링으로 활용할 수 있도록 하는 것이 좋은 방법일 것이다.
※ 본 도면은 인벤터 월드컵 IVNGWC-2008-02 문제 도면을 국내 환경에 맞게 돌출과 회전™이 직접 재모델링 및 변경 후, 직접 작성한 도면을 제공하며, 도면에 누락된 치수나 잘못된 점이 있으면 댓글로 남겨주시기 바란다.
