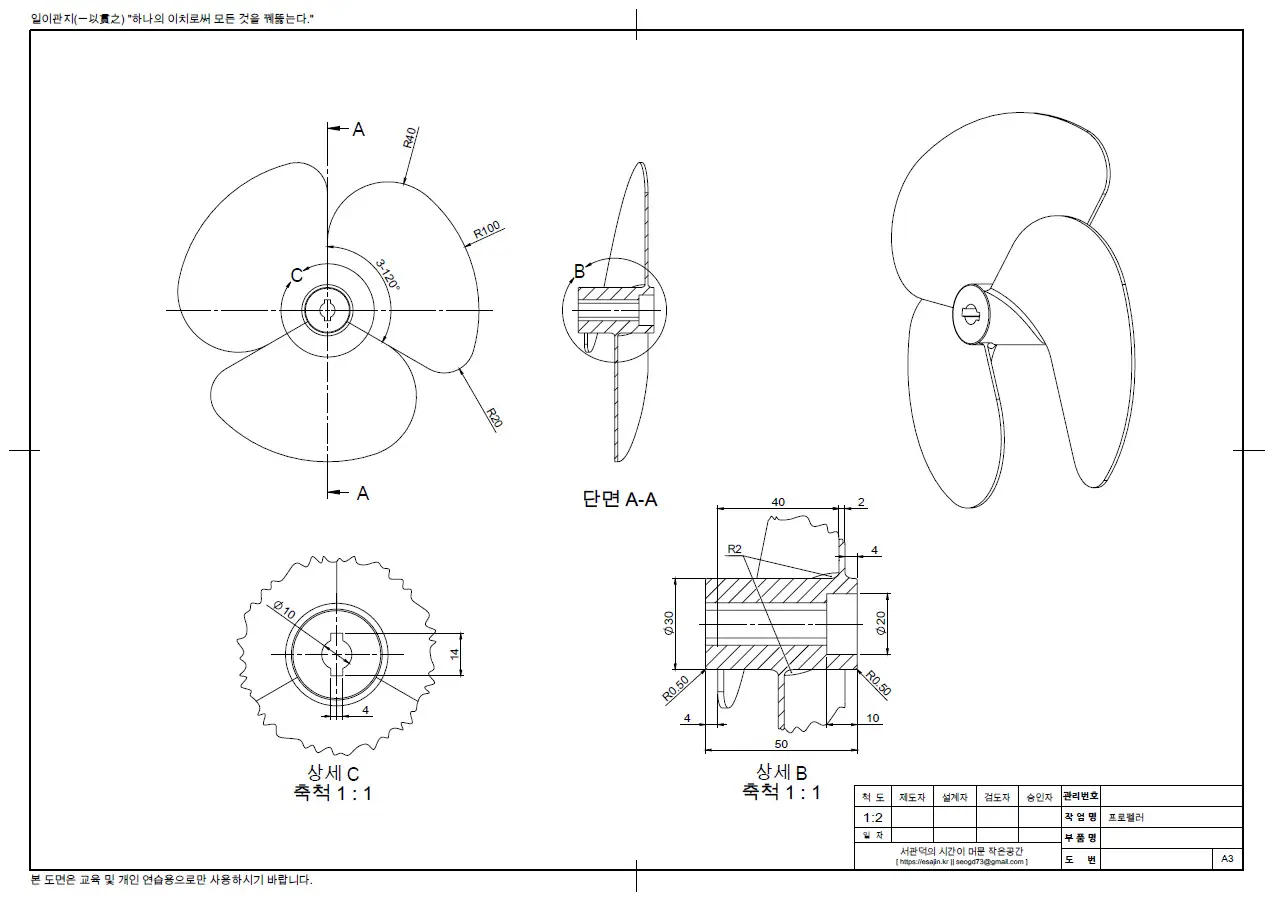

프로펠러를 3D 캐드에서 모델링하는 방법은 여러 가지 있지만, 이번 도면은 코일을 이용한 프로펠러 모델링 또는 작도 연습용 도면이다.
3D 캐드를 공부하시는 많은 분들을 위해, 연습할 수 있는 중하급 난의도의 연습 도면을 공유한다.
많이 활용하고 있는, 솔리드웍스 및 인벤터나 카티아뿐만 아니라 UG-NX 등에서 충분히 활용할 수 있는 도면으로 구성하고 있고, 오토캐드 3D에서는 모델링 조금 어려울 수 있을 것 같다는 느낌인 도면이다.
아래 PDF도면을 다운로드하여서 활용하면 된다.
캐드 연습 도면 다운로드
힌트
이번 도면의 전반적인 작업은 스케치는 크게 어려울 것이 없으며, 프로펠러를 나선 형태로 만들기 위해서, 각 3D 캐드에서 제공하는 나선 또는 코일 기능에서 회전과 높이를 이용해서 작성하면 된다.
회전 값은 1/3회전 하면 된다.
※ 본 도면은 인벤터 월드컵 Inventor NG WorldCup (Original model by Brian Laeno, 2004년 11월) 작성되고 공개된 도면을 국내 실정에 맞게 직접 재수정 및 변경 후, 직접 작성한 도면을 제공한다.
