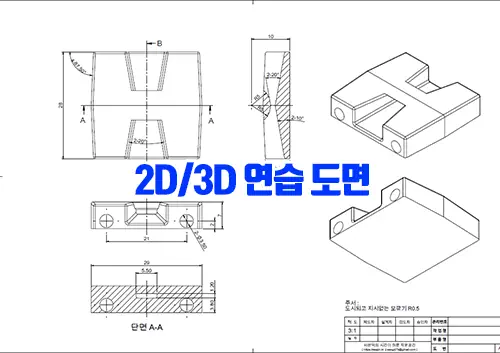

오토캐드, 솔리드웍스, 인벤터, 카티아, UG-NX 등 3D 캐드를 공부할 수 있는 연습 도면
연습 도면 다운로드
2D3D연습 도면-솔리드웍스,인벤터,카티아,UG-NX,오토캐드 모델링 도면-01.PDF
0.12MB

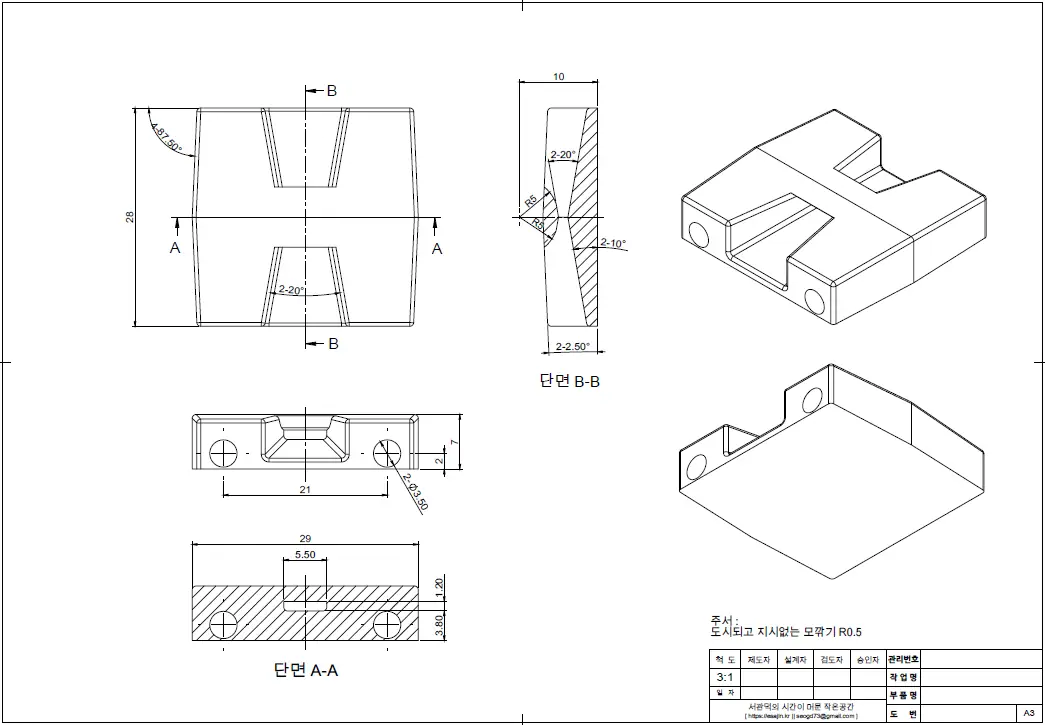

작업 형태는 구배(면 기울이기)를 적절하게 사용할 수 있어야 하는 도면이다.
※ 본 도면은 인벤터 월드컵 Inventor NG WorldCup Original model by Kent Keller 작성한 도면을 국내 실정에 맞게 기억의 연장선이 재수정 및 변경 후, 제공하는 도면이다.
