솔리드웍스, 인벤터, 카티아, UG-NX, 지스타캐드 및 오토캐드 등에서 3D 모델링을 공부할 수 있는 캐드 연습 도면 공유한다.
아래 PDF 파일을 다운로드하여 공부에 도움이 되었으면 좋겠다.
연습 도면 다운로드
2D3D연습 도면-솔리드웍스,인벤터,카티아,UG-NX,오토캐드 모델링 도면-02.PDF
0.14MB

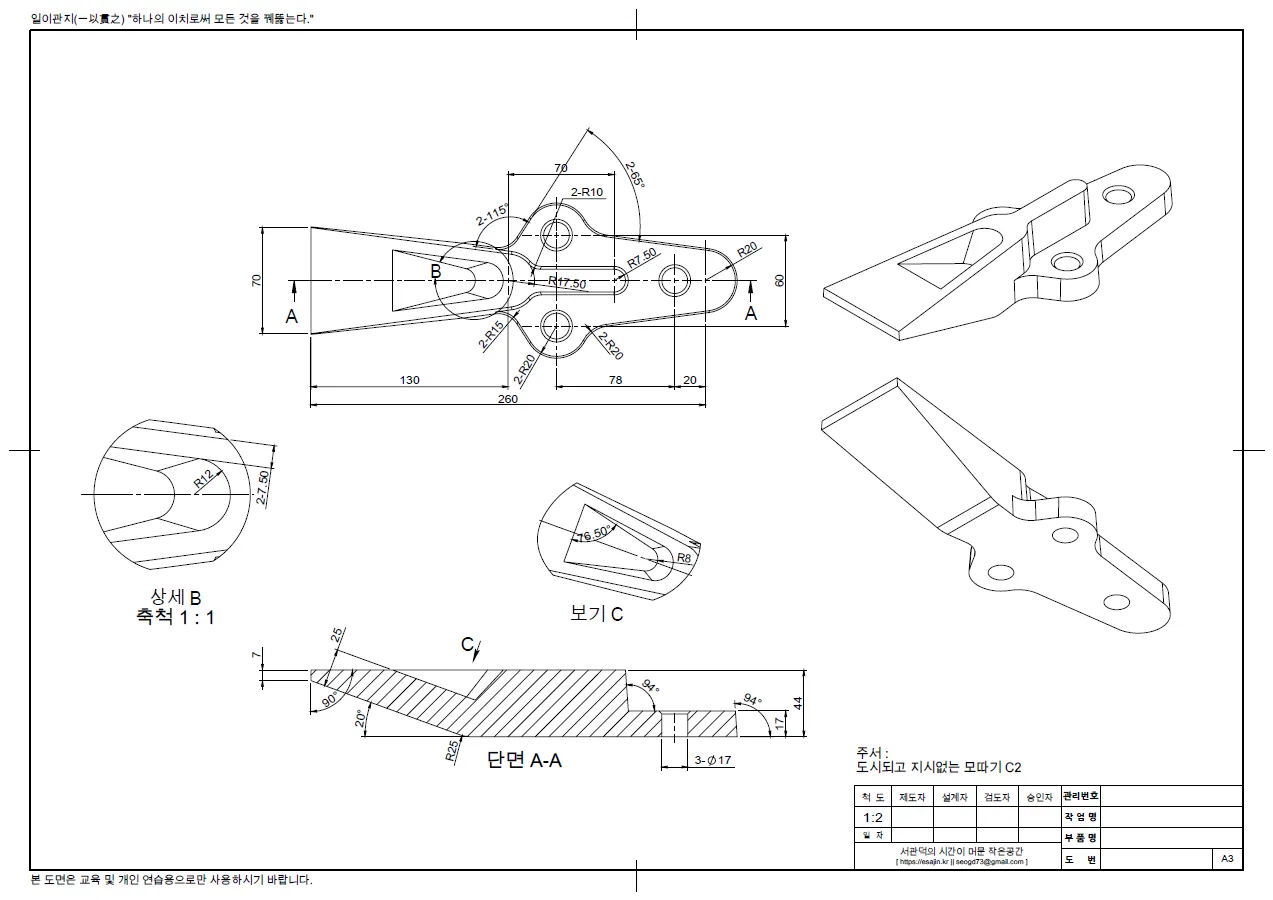

작업 형태는 구배(면 기울이기)를 적절하게 사용할 수 있어야 하고, 로프트를 활용할 수 있는 능력을 키울 수 있는 좋은 도면이다.
※ 본 도면은 인벤터 월드컵 Inventor NG WorldCup Original model by Cor de Vlaming 작성한 도면을 국내 실정에 맞게 기억의 연장선이 직접 재수정 및 변경 후, 직접 작성한 도면을 제공한다.
