알루미늄 프로파일 신발장 만들기

고향집에 신발장을 알루미늄 프로파일로 직접 만들어 설치하다.

알루미늄 프로파일은 자동화 공장이나 생산라인에 많이 사용되는 구조용 자재로, 각 파이프와 같이 용접으로 조립되는 것이 아니라, 각종 조립 악세서리를 이용해서 볼트와 너트를 이용해서 조립해서 설치하는 형태로 만들고자 구조 형태만 갖춘다면 누구나 손쉽게(?) 만들 수 있는 장점과 무궁무진한 활용성을 갖추고 있다.

이렇게 산업에서만 사용되는 것이 아니라, 일반 가정에서는 책상, 작업대, 책장과 수납장, 거치대 같은 형태로도 많이 사용되고, 카페등에서는 쇼케이스나 식탁, 심지어는 의자도 프로파일로 만들어서 자신만의 고유한 아이덴티티를 갖추고자 하는 곳이 많이 있는 것 같다.

물론, 사육장, 축양장, 스마트팜에서도 알루미늄 프로파일을 활용하는 사례가 많이 있는 걸로 알고 있다.

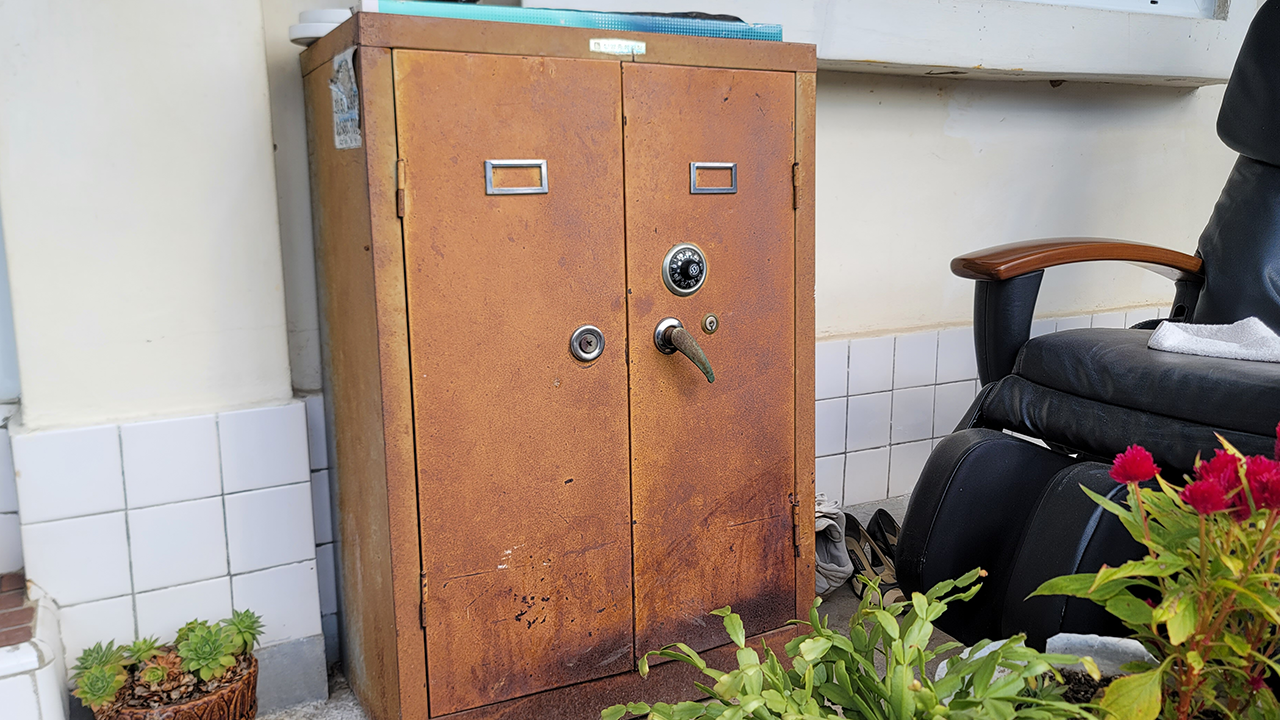

기존에 사용했던, 캐비넷 신발장.ㅠ 옛날 부터 바꿔야지 했는데, 이제야 시도해 본다.

이렇게, 많은 활용성을 가진 알루미늄 프로파일을 이용해서, 이번에는 고향집에서 사용할 신발장을 집 구조에 맞게 맞춤형으로 제작해 보았다.



구조 도면 및 BOM

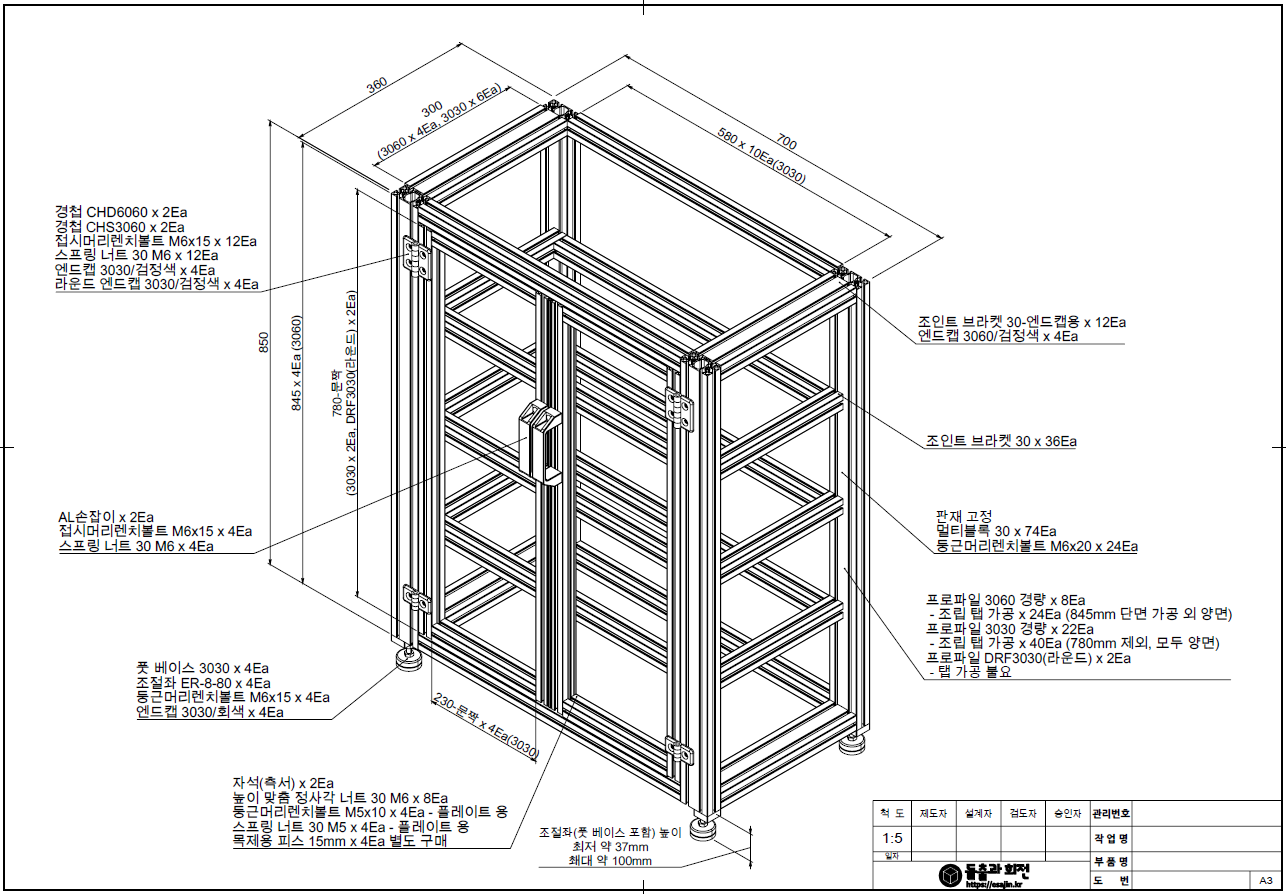

구조 도면과 판재 제단 도면

신발장 구도 도면 및 판재 도면

신발장-구조도면.pdf

0.36MB

내가 하는 일이라 구조 도면 작성에는 큰 문제 없이 작업했다.

신발장 크기는 기본적인 기성품 크기와 비슷하게 만들었는데, 시골에서 홀로 계시기 때문에 너무 과하지도 너무 작지도 않게 맞췄고, 높이만, 창문 턱에 걸릴 수 있도록 높낮이 조절이 가능하도록 설계한 것이다.

그리고, 프로파일은 3030 경량 프로파일로 선택했는데, 2020과 같이 경량 구조로 만들까 했지만, 경첩을 달아서, 여닫이 문도 달아야 하고, 나무 판재로 마감을 해야 했기 때문에, 부품 선정과 조립성을 고려해서 조금은 비싸지만 3030과 3060프로파일로 설계한 것이다.



구조 BOM (물량 리스트)

구분	물품 및 규격	수량	가공여부	비고
구조용 프로파일	DNF3060 x 845mm	4	단면 탭 가공
	DNF3060 x 300mm	4	양면 탭 가공
	DNF3030 x 780mm	2	가공 없음	문짝용
	DNF3030 x 580mm	10	양면 탭 가공
	DNF3030 x 300mm	6	양면 탭 가공
	DNF3030 x 230mm	4	양면 탭 가공	문짝용
	DRF3030 x 780mm	2	가공 없음	문짝용/라운드
구조 조립 부품	조인트 브라켓 30	36
	조인트 브라켓 30-엔드캡	20		엔드캡 장착 위치
	엔드캡 3060	4		검정색
문짝용 부품	힌지 CHD6060(4구)	2
	힌지 CHS3060(2구)	2
	AL손잡이 (은색)	2
	접시머리렌치볼트M6x15	12
	스프링 너트 30 M6	12
	엔드캡 3030	4		검정색
	라운드엔드캡 3030			검정색
하부 레벨러 부품	풋 베이스 3030 M8	4
	조절좌 ER-8-80	4
	둥근머리렌치볼트 M6x15	4
	엔드캡 3030	4		회색
판재 고정 부품	멀티블럭 30	74		검정색
	둥근머리렌치볼트 M6x20	24		외벽에 적용

보기보다 꽤 많은 부품들이 들어가는 것 같다. 단순한 구조였다면, 이렇게 까지 많이 필요하지 않을 것 같은데, 벽 마감하고, 높낮이 조절하고, 문까지 설치하는 형태여서 구조에 필요한 부품보다 외부에 적용되는 부품의 가지 수가 더 많다.

이렇게 필요한 물품을 정리해서, 프로파일 및 부품 구매는 이제는 단골처럼 필요할 때마다 가끔 찾는 부품다모아에서 주문했다.

부품다모아

프로파일 절단 길이나 부품 선정이 어려운 경우, 고객센터에 문의하면 견적서 뿐만아니라, 대략적으로 구조형태를 그림으로 그려 보내줘도, 내가 작성한 도면과 비슷하게 등각도면과 함께 사용할 부품들까지 위치를 표시해서 보내주기 때문에, 만들어서 사용해보겠다는 의자만 있으면, 구조 도면, 견적을 시작으로 정확하게 절단된 프로파일과 부품을 통해 집에서 조립만 하면 된다.

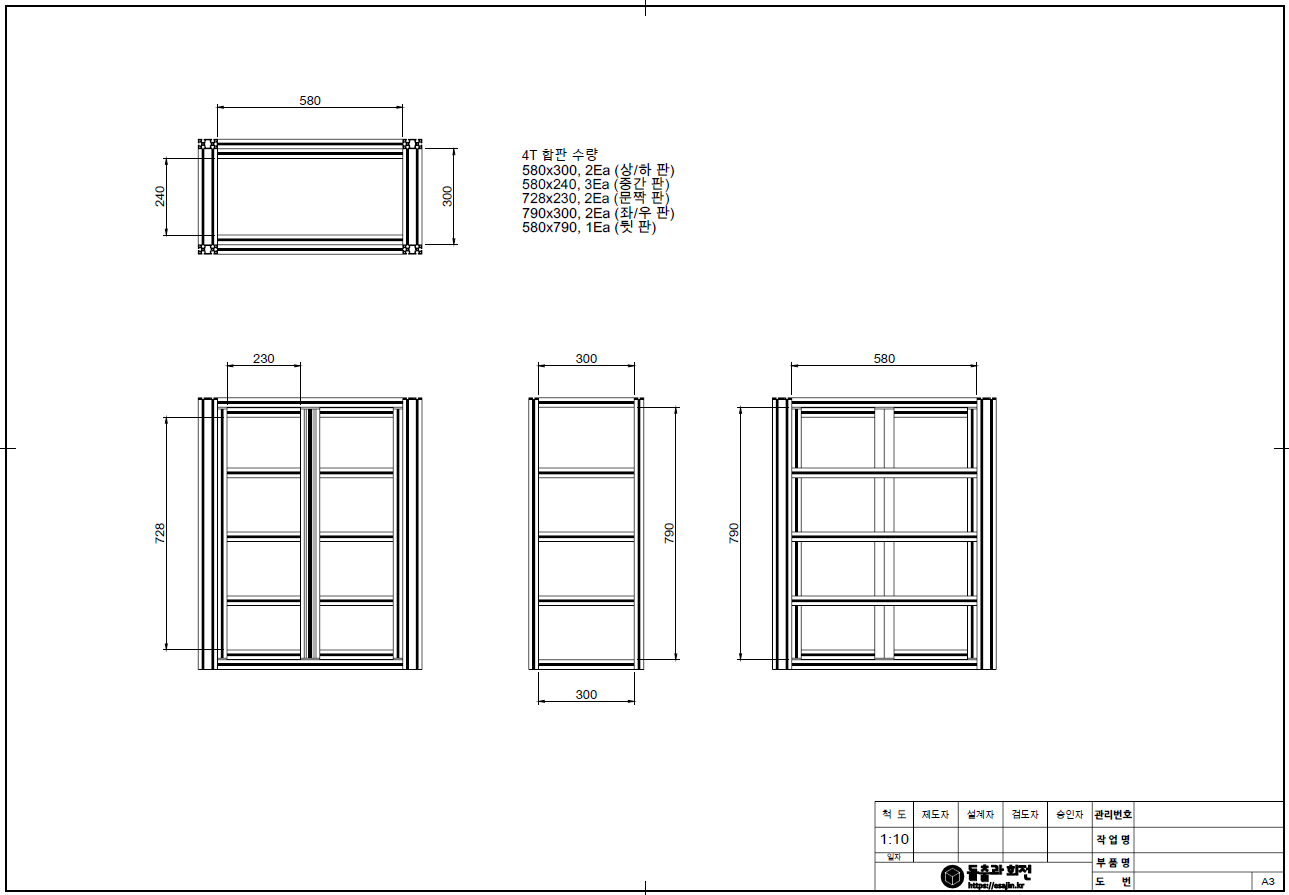

판재 BOM

구분	물품 및 규격	수량	가공여부	비고
자작나무합판 4T	580mm x 300mm	2	별도 가공 없음	위/아래 판
	580mm x 240mm	3	별도 가공 없음	내부 층간 판
	728mm x 230mm	2	별도 가공 없음	문짝 판
	790mm x 300mm	2	별도 가공 없음	좌/우 판
	580mm x 790mm	1	별도 가공 없음	뒷 판

판재는 최대한 저렴한 것으로 선택했다.

실내도 아니고, 실외에서 햇볕을 사시사철 봐야하고, 신발장의 특성상 무거운 하중 적용되지 않기 때문에, 자작나무합판 4T를 선정했는데, 이것은 나중에 멀티블럭에 올려졌을 때 튀어나오거나 꺼지는 것을 최대한 방지하기 위해서 이다.

판재도 프로파일 만큼이나 신경쓰이는 부분이다. 자칫 1mm라도 더 커거나 작으면 나중에 잔손이 정말 많이 간다.ㅠㅠ 큰것 보다는 차라리 조금 작은 것이 훨씬 수정하기가 수월하다.ㅎㅎ향집에 신발장을 알루미늄 프로파일로 직접 만들어 설치하다.

이번 판재 구매는 아래 링크를 통해서 구매 했다.

제이플 우드 : 네이버 스마트스토어

이번 판재에는 별도의 가공을 하지 않았다.

멀티블럭과 조립하기 위해서는 구멍이 필요한데, 멀티블럭의 위치를 처음부터 선정하기 어려워서, 현장에서 직접 위치를 맞추고, 구멍은 내가 직접 뚫어서 조립하기로 했기 때문이다.

철판이나 두꺼운 나무판이였다면, 생각을 달리 했을 지 모르겠지만, 4T라는 두껍지 않는 판재를 사용했기 때문에 실제 구멍 뚫는 부분에서는 큰 어려움이 없었다.

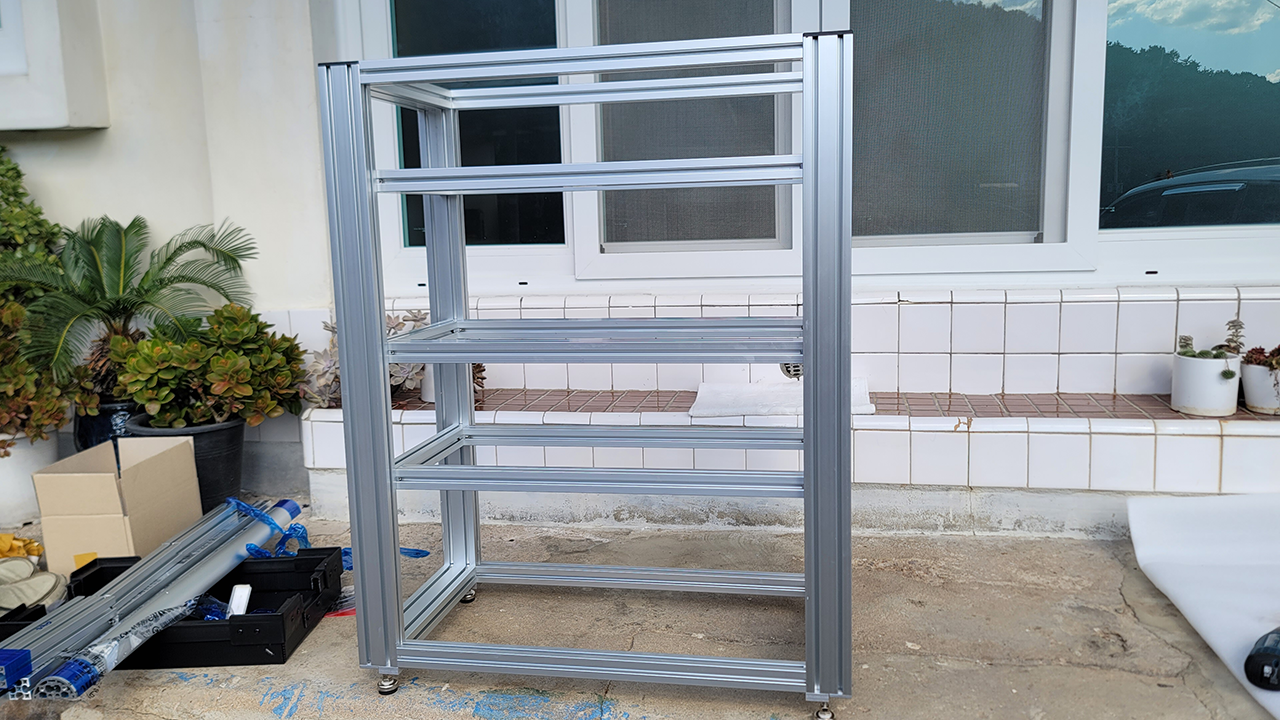

구조용 프로파일 조립

일반적으로 알루미늄 프로파일 조립은 조립 되는 위치에 구멍을 뚫고, 그기에 클립을 이용해서 조립하는 방법과 케스팅 브라켓 또는 스틸 브라켓을 이용해서 조립하는 방법이 있는데, 이 두 조립방법에는 몇몇가지 단점이 있는데, 구멍을 뚫어 조립하는 방법은 정확한 위치에 구멍을 뚫어서 조립해야해서, 위치조절이 어렵고, 조립 내구성도 조금 떨어진다.

그리고, 케스팅 또는 스틸 브라켓을 이용해서 조립하는 방법은 프로파일 바깥에 조립되는 형태여서, 보기에도 깔끔하지 않고, 판재를 원하는 형태로 붙이기가 너무나 어렵다는 것이다.

이것을 해결한 것이, 바로 부품다모아 쇼핑몰에서 판매하고 있는 조인트 브라켓을 이용하면, 별도의 구멍을 뚫을 필요도 없고, 구조 내부에 들어가기 때문에 깔끔하게 조립될 수 있다는 장점이 있다.

그리고, 무엇보다 좋은 것은 윈하는대로 위치를 변경할 수 있다는 장점이 있다.ㅎㅎ

이번 포스팅에는 자세한 조립방법에 대한 사진은 없으니, 이미 포스팅 된 내용을 확인해보기 바란다.

---



심플한 프로파일 책상 만들기 - 노트북 및 독서용 1인 책상



알루미늄 프로파일 오디오 믹스 랙 케이스 만들기

만약 처음 접하시는 분들이라면, 조립 순서적인 부분에서 조금 어려움을 느낄 수 있겠지만, 단순하게 생각하면 쉽다.

구조 내부에 프로파일이 있다면, 내부부터 먼저 조립해 놓은 후, 전체 구조를 조립하면 쉽다. 말만 쉽다.ㅋ

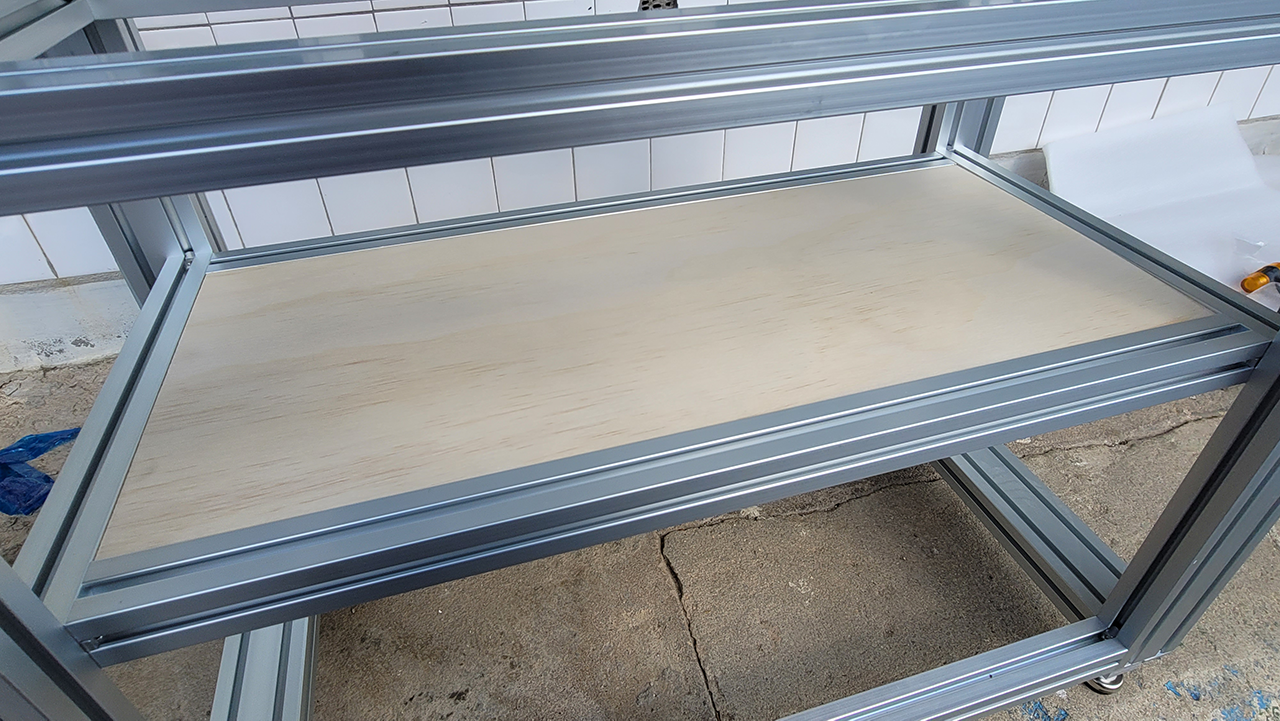

멀티블럭 및 판재 조립 형태

이번 판재의 재단이 정말 잘되었는지 구조와 판재가 정말 딱맞게 맞아떨어진다.

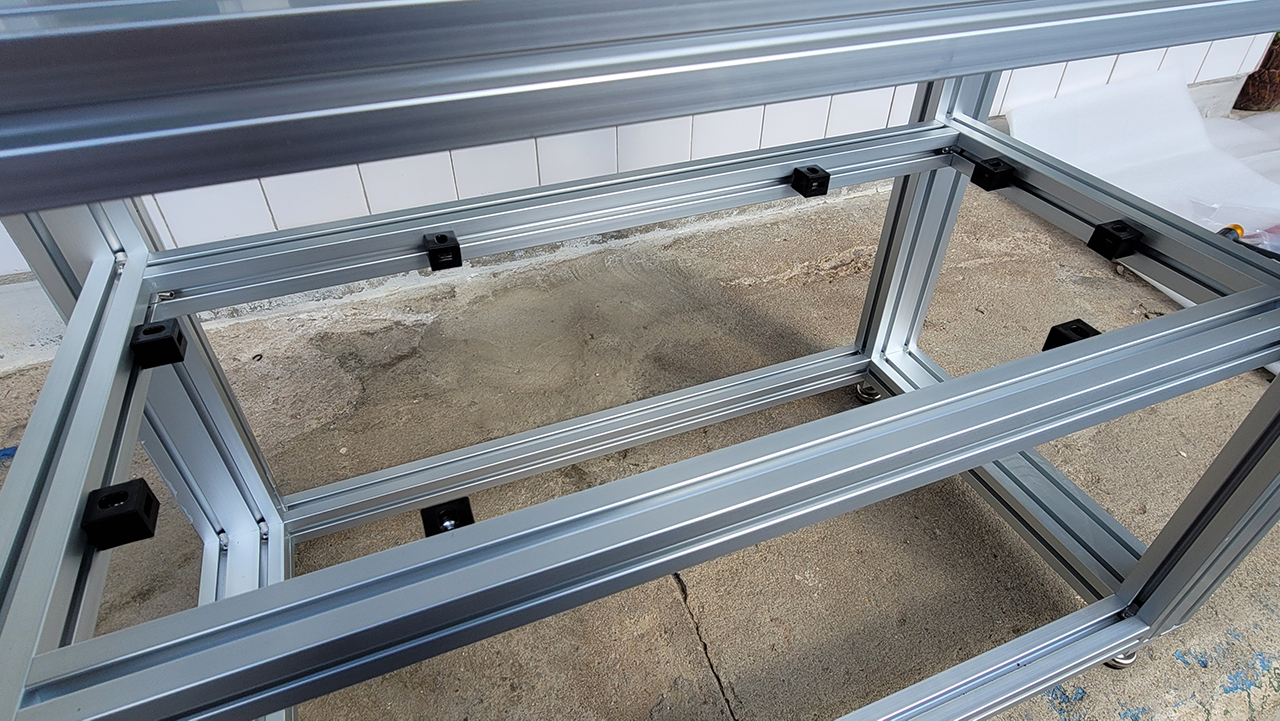

신발장 내부 및 외부는 멀티블럭으로 지지대를 만들고, 판재를 올려 놓는 식으로 조립했는데, 각 층은 별도로 볼트로 조립할 필요없이 나무 판만 올려놓는 형식으로 했고, 외벽은 판재에 구멍을 뚫어 볼트로 멀티블럭에 조립될 수 있도록 했다.

멀티블럭에는 너트를 포함하고 있어 별도의 너트를 필요없고, 호칭 길이가 20mm정도 되는 볼트만 이용해서 조립할 수 있다.

구멍 위치는 부품다모아(https://hitc.kr)에 치수가 있기 때문에 참고해서 구멍을 뚫어면 된다.

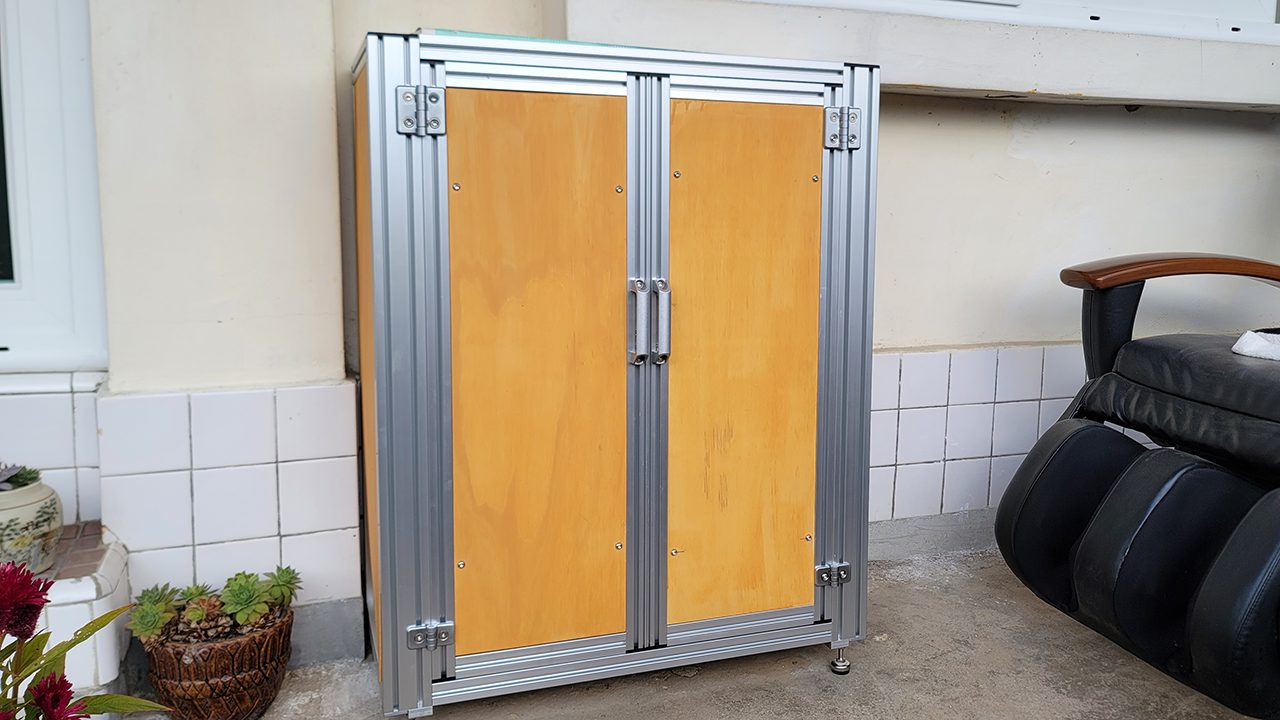

신발장 완성

오랜 세월, 부모님이 계시는 집 한곳을 지키고 있던, 캐비넷 신발장을 정리하고, 깔끔하게 바닥 청소 후, 새롭게 알루미늄 프로파일로 만든 신발장을 완성했다.

한가지 흠이 있다면, 문짝 나무고정용 볼트의 위치가 측정 오류로 살짝 다르게 조립되었지만, 자세히 보이지 않아 무시하고 넘어간다.

---

여기까지 고향집에 허름한 케비넷 신발장을 대신할, 알루미늄 프로파일로 깔끔하게 제작된 신발장 만들기 프로젝트는 끝났다.

참고로, 합판으로 된 목재 판은 습기와 빗물에 약하기 때문에, 목재용 유성 스테인으로 마감했는데, 생각보다 마르는데 시간이 많이 걸리는 것 같다.

목재에 뭘 바르는 작업은 이번이 처음이였는데, 이리저리 공부하고 신경쓰야 할 것이 많은 것 같고, 이것저것 목공용 공구도 있어야 조금더 편리한 작업이 될 것 같다.
