알루미늄 프로파일로 테라스 발판(계단) 만들기

• 시골 고향집 직접 손보기
• 알루미늄 프로파일로 테라스 발판 만들기



작년 가을, 고향집이 조금 더 세련되게 리모델링되었다.

옛날, 84년에 고전적인 집을 현재의 모습으로, 아버지와 작은아버지가 대대적으로 개축하고, 지금까지 지내오다가 분위기도 바꾸고, 옛날 시골집 특성상, 냉/난방도 문제가 있어 새시 창문으로 교체하고, 뜨락(?)은 데크목으로 테라스를 만들었다.

기존에 있었던, 뜨락은 안전을 고려해서 그대로 둔 상태에서, 원래 있었던 발판만 제거한 상태로 테라스를 설치하는 바람에, 테라스 위치와 거실 출입구 높이가 상당히 차이가 있어 출입에 불편한 점이 있어서, 알루미늄 프로파일과 집에 남아도는 판데기를 이용해서 테라스에 발판을 만들어 보았다.

간단하지만, 실용적인 알루미늄 프로파일을 이용한 DIY과정을 한번 구경해 보자.

참고로, 이번에는 특별한 도면 없이, 그냥 줄자로 가로, 세로, 높이만 측정해서 눈대중으로 만든 것이지만, 솔직히 간단하게 손 도면이라도, 작성하는 것이 물량 뽑는데 상당히 도움이 된다.

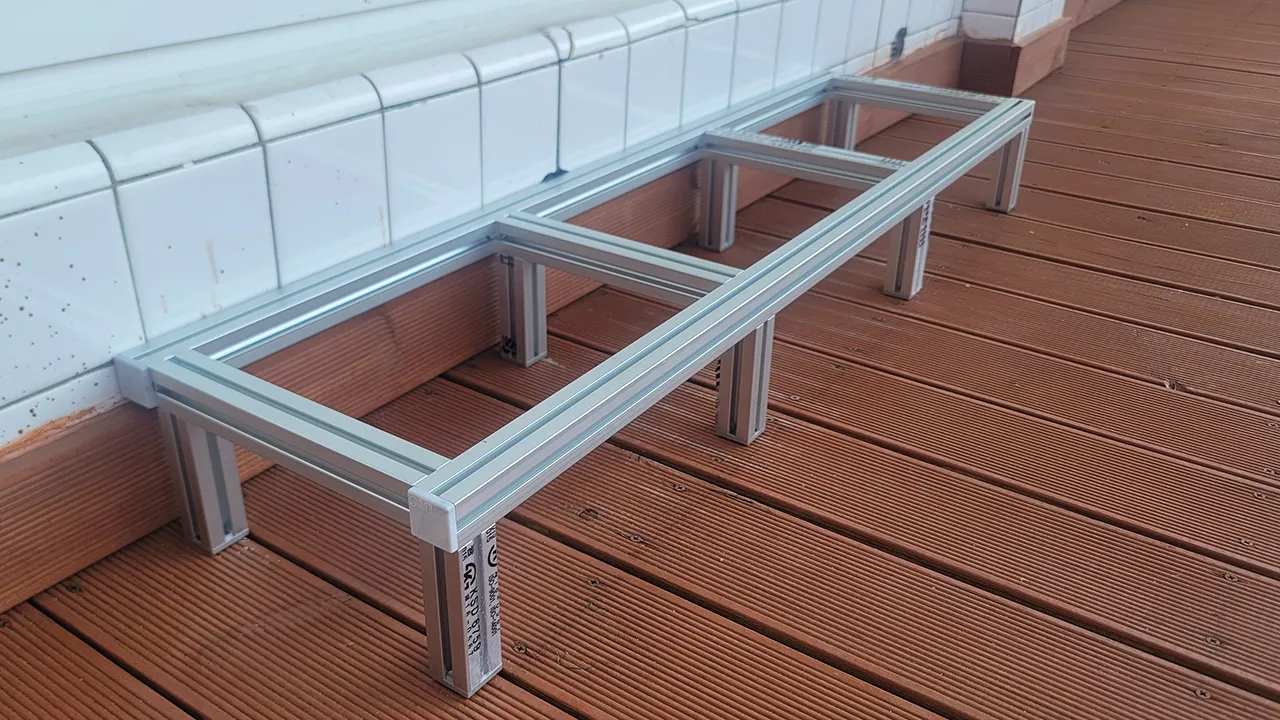

알루미늄 프로파일을 이용한 발판 구조 조립

알루미늄 프로파일 구조 조립

내가 구조제작용 알루미늄 프로파일을 알고 나서부터, 예전부터 만들고 싶었던 것들을 손쉽게 만들 수 있어, 요즘 자주 이용하고 사용하고 있다.

솔직히, 목재는 어떻게 보면 저렴하지만, 조립 등 편의성에서 개인적인 접근성이 너무 떨어지고, 각종 목공용 공구를 구비하는 것도 많이 부담스럽기 때문에, 원하는 길이와 수량으로 주문하고, 손쉽게 조립만 하면 끝나는 프로파일이 여러모로 편리한 것 같다.



지금까지 몇 번 프로파일을 주문하고, 조립해 본 경험이 있어서, 솔직히 구매, 조립등 진행에는 큰 어려움은 없었다.

---

사용 프로파일 및 부품 목록

알루미늄 프로파일 (부품다모아(hitc.kr) 구매품)

• DNF3030(경량) 1,100mm x 2Ea (가로 전체 길이)
• DNF3030(경량) 250mm x 4Ea (세로 전체 290mm)
• DNF3030(경량) 100mm x 8Ea (높이 전체 130mm)
• 탭 가공 x 24Ea (가로용 프로파일을 제외한 모든 프로파일에 양면 가공)

부속 부품(부품다모아(hitc.kr) 구매품)

• 조인트 브라켓 30 x 16Ea (전체 구조 조립에 사용)
• AL엔드캡 3030 x 8Ea (기둥 하부 마감에 사용, 데크목 훼손 방지용)
• 접시머리렌치볼트 M6x15 x 8Ea (AL엔드캡 조립에 사용)
• 플라스틱 엔드캡 3030/회색 x 4Ea (가로 프로파일 마감)
• L형 스틸 브라켓 3025 x 4Ea (기둥과 데크목 고정용)
• L형 스틸 브라켓 3055 x 5Ea (상판과 프레임 고정용)
• 셈스렌치볼트 M6x15 x 8Ea (L형 스틸 브라켓 프로파일 고정용)
• 스프링 너트 30 M6 x 8Ea (L형 스틸 브라켓 프로파일 고정용)

상판용 판재 및 기타 부품

• 상판은, 이제 필요치 않는 애들 책상을 분해하고, 폐기하지 못한 MDF 18T 흰색 코팅판을 사용(비용 발생 없음.ㅋ)
• 피스 못 15mm 이하로 다수 사용 (부유하고 있음)

필요한 공구

십자드라이버, 2.5mm 육각렌치(L렌치, T렌치, 전동드릴용 중), 고무망치(있으면 편함)

---

알루미늄 프로파일 및 부속 부품은 내가 자주 이용하고 있는 부품다모아(https://hitc.kr)에서 주문했다.



부품다모아

이곳에서 판매되고 있는 스마트 부품이 있어서, 알루미늄 프로파일을 이용한 DIY가 훨씬 수월한 것은 믿어 의심치 않는다.ㅎㅎ

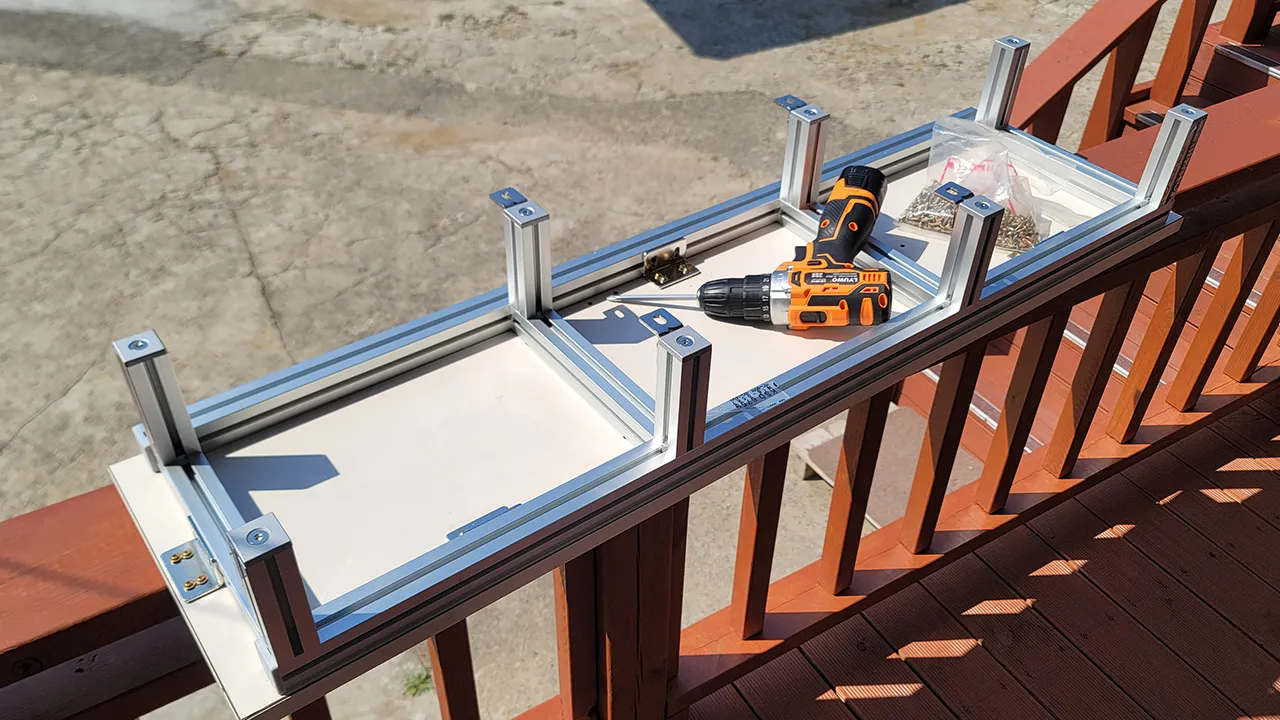

상판 조립을 위한, 스틸 브라켓 조립

상판 조립을 위한 브라켓 조립

처음부터 상판을 프로파일에 고정하면, 나중에 계단 구조를 데크에 고정하기 불편하기 때문에, 최종적으로 조립하기 위해서 우선 L형 스틸 브라켓 3055로 좌우 양끝 바깥쪽으로는 프로파일과 조립하기 위한 브라켓을 설치하고, 내부에는 밀림을 방지하기 위한 스토퍼 형식으로 내부로 3개를 조립했다.

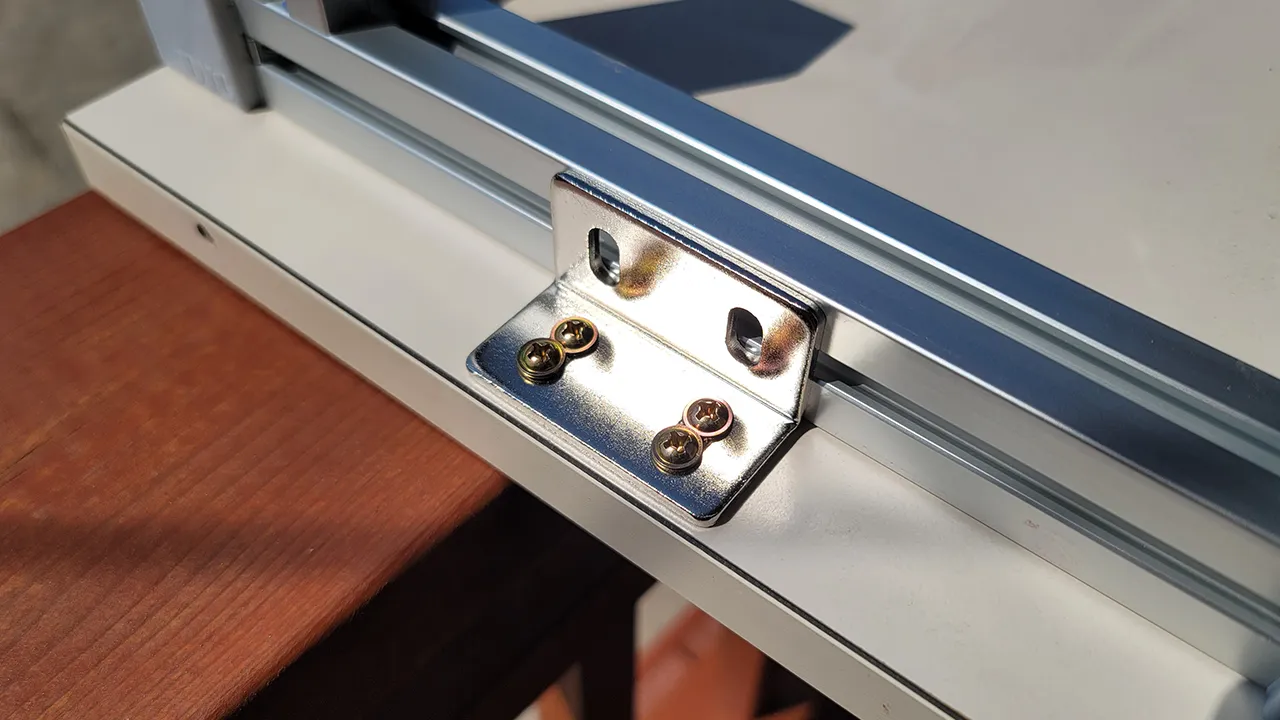

L형 스틸 브라켓과 상판과 맞닿아 있는 부분은 피스 못으로 밀림이나 유격이 발생하지 않도록 고정하고, 프로파일과 조립되는 부분은 스프링 너트만 넣은 상태에서 너트 위치만 맞춘 상태로 두면 된다. 볼트 조립은 최종적으로 판재를 고정할 때 하면 된다.



그리고, 중간에 있는 기둥에 데크목과 조립을 위한 L형 스틸 브라켓 3025를 앞뒤 총 4개를 설치했다.

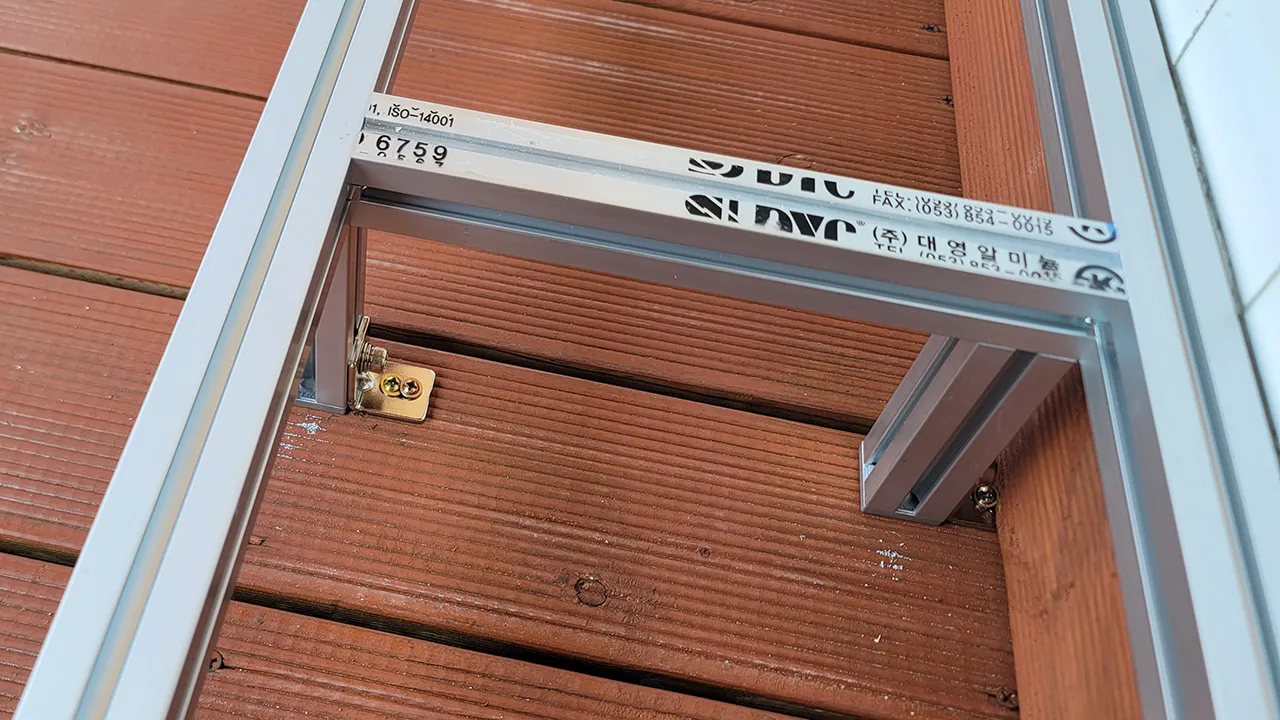

계단 구조와 데크목 고정 설치

데크에 계단 고정

이번에 만드는 계단 구조가 상대적으로 가볍기 때문에, 밀리는 것을 방지하기 위해서 계단구조와 데크목을 고정할 필요가 있다.

앞서 설치해 둔 3025브라켓에 만찬가지로, 피스 못을 이용해서 유격이 발생하지 않도록 단단하게 고정하면, 기본적인 구조 설치는 완료된다.

상판을 먼저 조립했다면, 이렇게 고정하기가 상당히 까다로웠을 것이고, 그것을 해결하기 위해서 브라켓 조립 위치를 바깥쪽 또는 옆으로 했을 것이다.

이렇게 뒤쪽에 고정함으로써 약간은 거추장스러운 부분을 가릴 수 있을 것 같다.

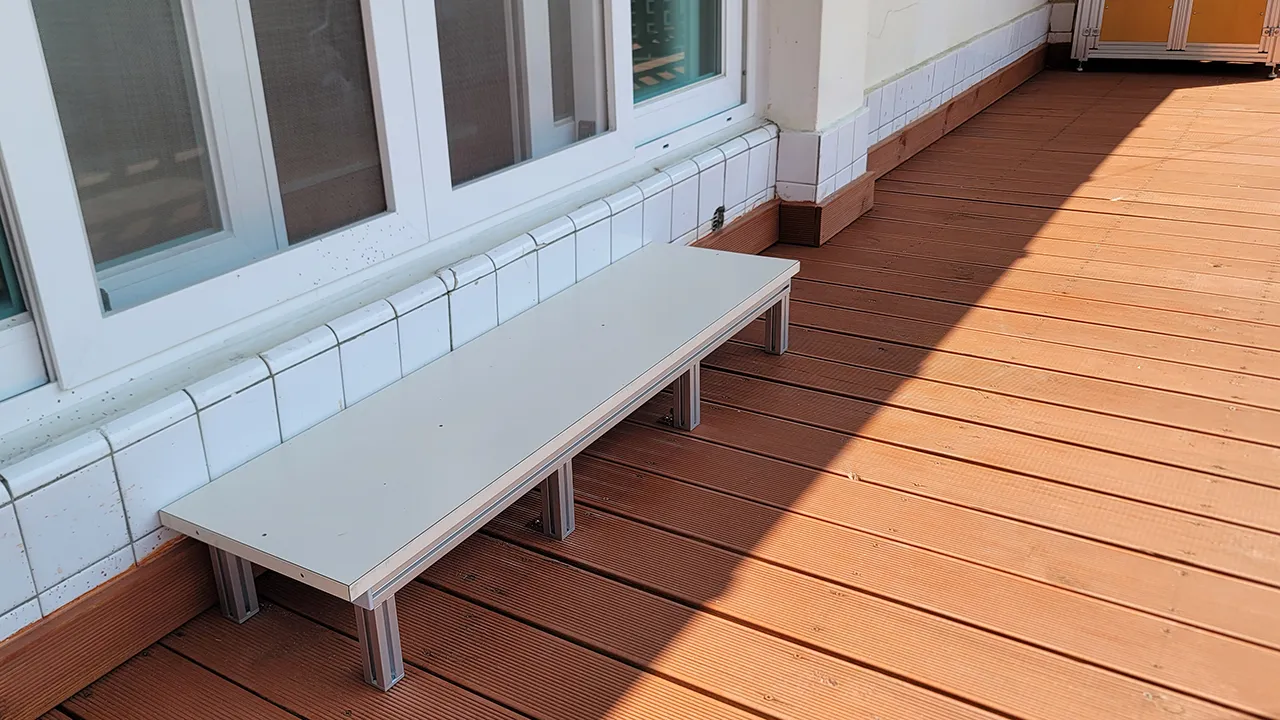

상판 설치 및 계단 완성

테라스 계단 완성

마지막으로, 앞서 3055 브라켓이 설치된 상판을 고정된 프로파일 구조에 올려놓고, 좌우에 셈스렌치볼트를 이용해서 조립하면, 높았던 거실 입구에 계단이 깔끔하게 만들어졌다.

저 멀리, 앞전에 만들었던 신발장의 모습도 살짝 보인다.ㅎㅎ

붉은색 데크와 은색 프로파일이 잘 어울리는 것 같고, 투박하지 않은 깔끔한 프레임의 느낌이 좋은 것 같다.

---

따뜻한 햇살에 봄기운 물씬 풍기는 26년 3월의 어느 날 토요일, 잠시 짬 내어 고향집에 들러, 두어 시간 투자하여 불편한 점을 하나 해결하고, 나름 뿌듯한 마음을 발길을 돌려본다.

다음에는 뒤꼍(뒤안) 평상마루를 만들어 보자. 커밍 쑨~~
