[솔리드웍스 활용 팁] Arial Unicode MS 글꼴이 설치되지 않았습니다.

솔리드웍스 PDF 도면 작성 시, Arial Unicode MS 글꼴 설치
솔리드웍스에서 PDF도면 생성 방법

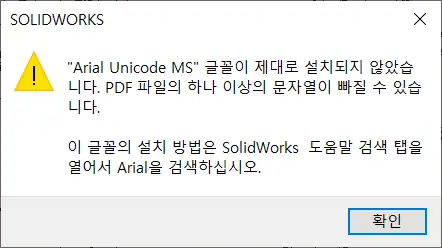

"Arial Unicode MS 글꼴이 제대로 설치되지 않았습니다. PDF 파일의 하나 이상의 문자열이 빠질 수 있습니다."

위와 같은 솔리드웍스 오류 메시지는 솔리드웍스에서 작성한 도면을 PDF로 저장할 때, 도면에 사용한 글꼴이 비 영어권 문자가 포함되어 있는 경우, 해당 글꼴(서체)이 없는 경우 나타나는 오류 메시지이다.



100% 한글 없이 영문으로만 이루어진 도면을 PDF로 저장할 경우에는 필요 없지만, 한글이나 아시아권 문자를 이용하는 경우에는 "Arial Unicode MS" 글꼴이  필수적으로 필요하다는 것이다.

기존에 잘 사용하고 있는 경우라면 상관없겠지만, 포맷 등과 같이 처음 솔리드웍스를 설치한 후, 위와 같은 오류 메시지가 나타나는 경우, 해당 글꼴을 다운로드하여 추가 설치하거나, 마이크로소프트 오피스 프로 2013 또는 마이크로소프트 오피스 2016 이상 버전을 설치할 때 글꼴을 추가 설치하면 오류가 사라진다.



Arial Unicode MS 글꼴이 필요한 도면인 경우

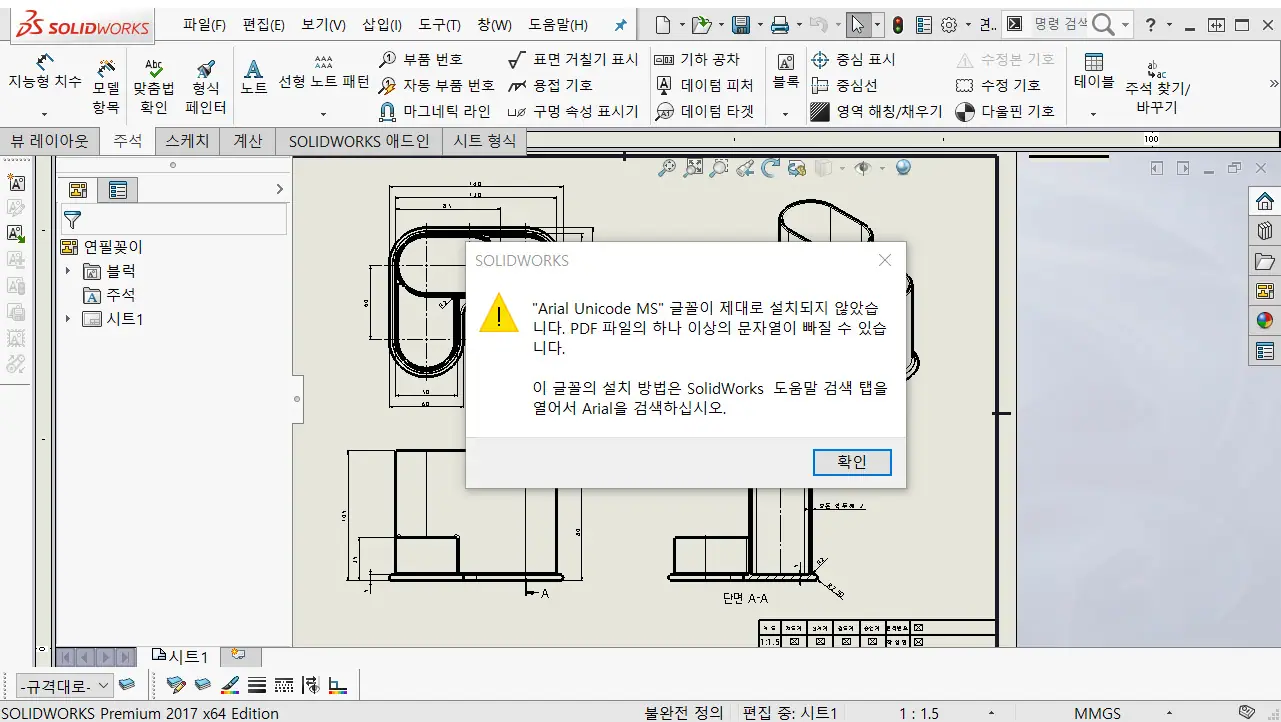

위와 같이 솔리드웍스 도면에서 영어뿐만 아니라, 한글과 같이 아시아권 문자를 이용하는 경우, Arial Unicode MS 글꼴이 제대로 설치되지 않았다는 오류 메시지를 보여주고 있다.





Arial Unicode MS 글꼴 다운로드

Arial Unicode MS 정식 글꼴 다운로드

PDF 파일 저장을 위한 Arial Unicode MS 글꼴 다운로드



Arial Unicode MS 글꼴(font)없다고 할 경우

상기 네이버 카페나 블로그에서 해당 글꼴을 다운로드하면 된다.

별도로 오피스를 설치하지 않은 상태에서 글꼴 파일만 추가한 후, 솔리드웍스 종료 후, 다시 실행하면 오류 메시지를 묻지 않는다.



Arial Font Free 대안 글꼴 다운로드

Arial Font Free - Download Fonts

개인용은 대부분 무료로 제공하는 것 같고, 상업적으로 사용하는 경우 직접 문의해야 하는 것 같다.

※ 상기 방법들 중에서 원하는 방법으로 사용하면 될 것 같다.



Arial Unicode MS 글꼴 설치방법

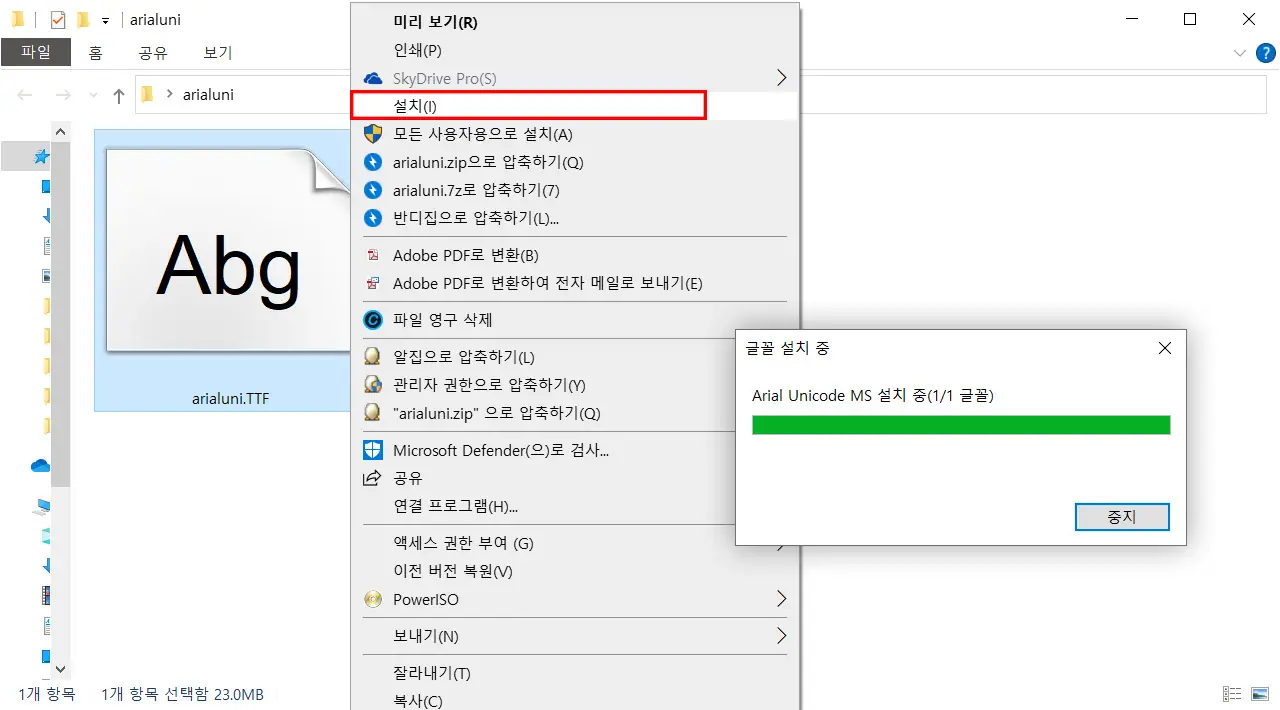

다운로드한 압축된 글꼴 파일을 압축해제하고, 해당 글꼴 위에서 마우스 오른쪽 클릭 후, 설치를 클릭하면 알아서 윈도우 폰트 폴더에 자동으로 설치된다.

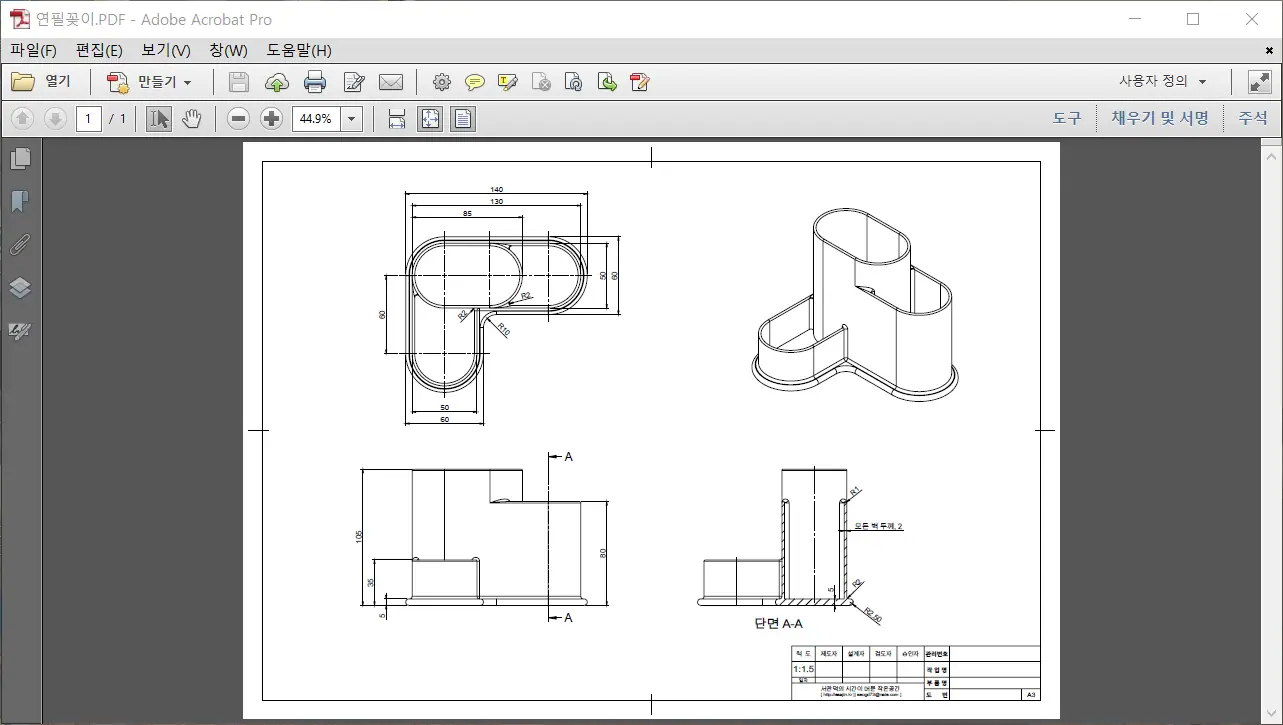

이 처럼 정상적으로 글꼴이 설치된 후, 솔리드웍스를 재 실행하고, 도면에서 다른 이름 저장하기를 통해 PDF 파일로 저장하면 정상적으로 저장이 이루어진다.





솔리드웍스 도면 PDF 파일로 만드는 방법

솔리드웍스 도면을 PDF 파일로 저장하는 방법은 크게 두 가지가 있는데, 도면 출력(Ctrl+P)을 이용해서 출력 장치를 윈도에 설치된 PDF 출력 드라이브를 선택해서 PDF로 만드는 경우가 있고,

두 번째는 다른 이름으로 저장을 통해서 PDF파일로 저장하는 방법이 있는데, 일반적으로 가장 좋은 해상력으로 PDF도면 파일로 만들고 싶다면, 두 번째 방법인 다른 이름으로 저장을 통하는 것이 가장 좋다.

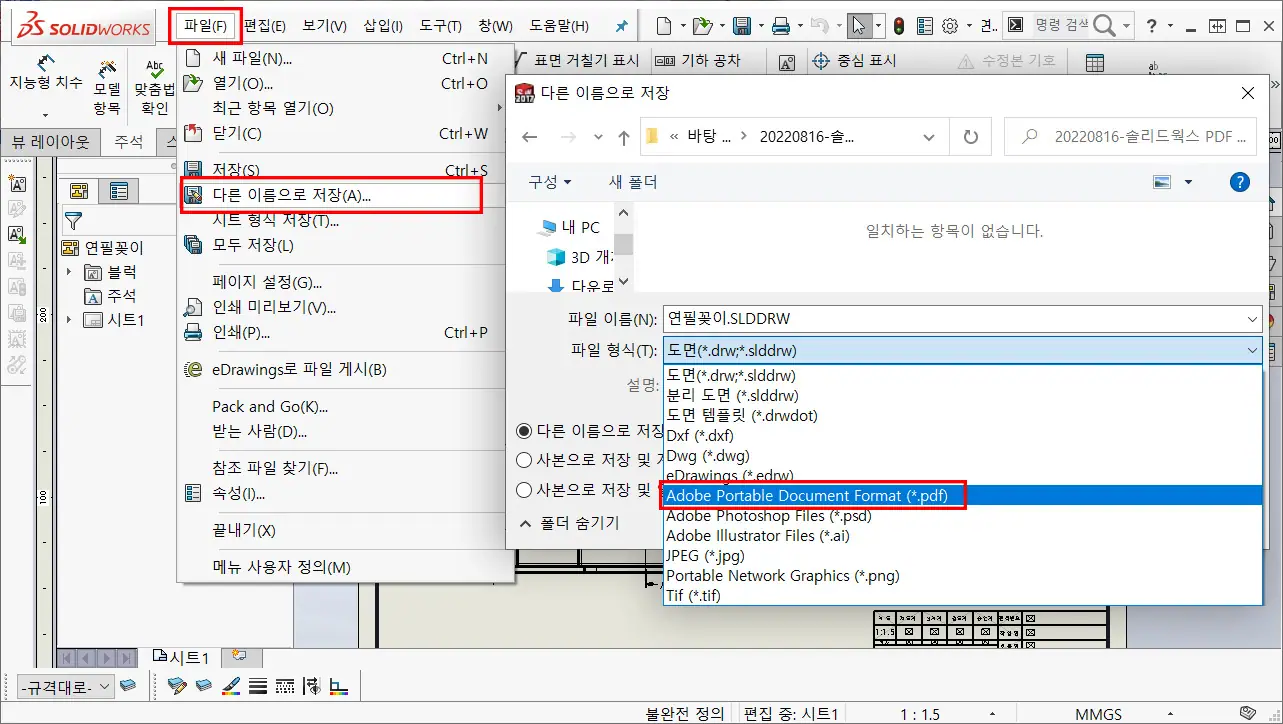

상단 메뉴 -> 파일 -> 다른 이름으로 저장 -> 파일 형식에서 "Adobe Prortable Document Fomat (*. pdf)를 선택하고, 원하는 폴더에 저장하면 가장 손쉽게 도면을 PDF로 저장할 수 있다.



솔리드웍스 도면 PDF 옵션 설정

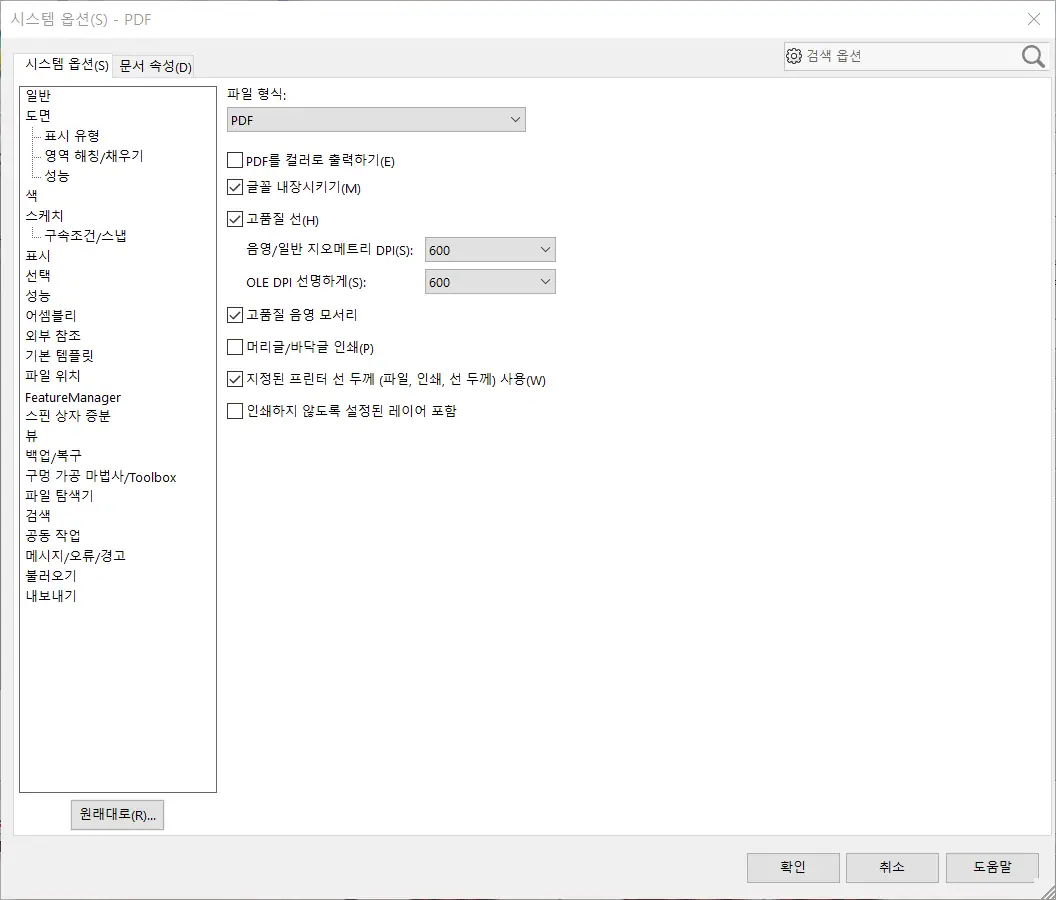

솔리드웍스 PDF도면 저장 전, 옵션을 선택하여, 사용자가 원하는 옵션으로 변경해서 저장하는 것을 추천한다.

상황에 따라, 조건에 따라 조금은 달라질 수 있겠지만, 위 이미지와 같은 옵션 값으로 변경해서 사용하면, 품질 좋은(?) PDF도면을 만들 수 있을 것이다.



 크게 어려울 것 없는 Arial Unicode MS 글꼴 설치 방법 및 솔리드웍스 PDF도면 파일 생성 방법에 대해서 간단하게 알아보았다.
