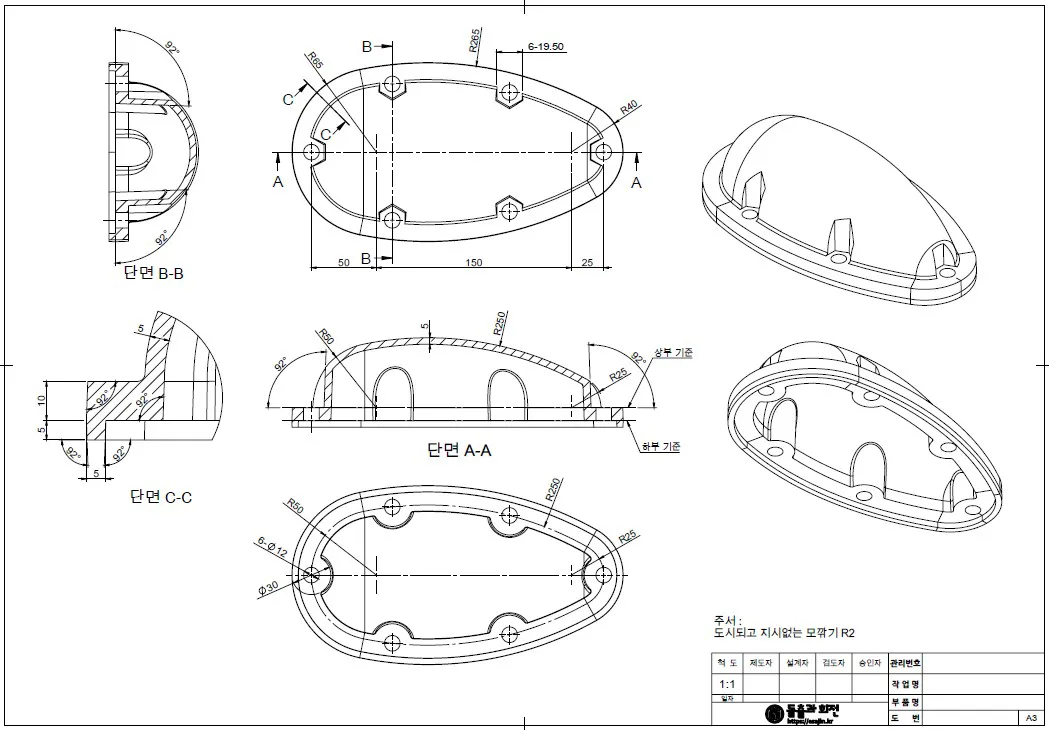

이번 모델링 따라 하기도 지난번 포스팅했던 것과 같이, 인벤터 월드컵 도면 ivngwc-2011-02 도면으로 Cap라는 제목의 뚜껑형태의 도면이다.
원래 도면에서는, 두 번의 스케치를 통해서 모델링을 완성하라는 작업 지시가 있는 도면이다.
물론, 두 번이 아닌, 한 번의 스케치로도 충분히 작업할 수 있는 도면이지만, 꼭 그렇게 한계까지 작업할 필요가 있는가 싶다.ㅎㅎ
이 강좌에서는 이러한 조건 없이, 일반적으로 작업하는 내용으로 설명한다.
[inventor] 인벤터월드컵 2011-02 모델링 풀이 동영상 강좌
이번 포스팅 내용은 인벤터 월드컵 2011년 02월에 IVNGWC http://www.ivngwc.org에서 공개된 인벤터 활용 문제로, 내 블로그에는 2011년 4월에 간단하게 문제와 모델링 파일만 포스팅했던 내용인데, 댓글 중
esajin.kr
위 링크는 예전에 진짜 두 번의 스케치로 이번 따라 하기와 동일한 내용으로, 인벤터에서 작업한 내용이다.
인벤터와 솔리드웍스의 모델링을 비교해 보고 싶으신 분은 위 링크를 클릭해서, 같이 비교해 보시는 것도 추천한다. 솔직히 거의 작업흐름은 똑같다.^^
PDF도면 다운로드
※ 광고로 인해, PDF 도면의 다운로드 링크가 보이지 않는 경우, F5를 한번 눌러주면 볼 수 있다.
위 도면은, 기존 도면을 국내 환경과 공부하는 도면 실정에 맞춰 서관덕의 시간이 머문 작은 공간™ 이 직접 작성한 도면으로, 혹시나 치수 등 누락된 부분이 있으면, 댓글로 알려주시기 바란다.^^
모델링 따라 하기 동영상 강좌
좋아요와 구독은 좋은 콘텐츠 제작에 큰 힘이 됩니다.
서관덕의 시간이 머문 작은 공간 TV
서관덕의 시간이 머문 작은공간 Youtube 채널입니다. 3DCAD인 Solidworks, ZW3D, Inventor 및 2DCAD에 대한 따라하기 및 각종 튜토리얼 자료를 전문적으로 게시하고 있습니다. 개인 블로그인 http://esajin.kr에는
www.youtube.com
ivngwc-2011-02 도면에서 대부분 특별히 어렵거나, 난해한 작업은 없지만, 뒤쪽에 하부와 상부에 있는 원통과 육각형 돌출 컷 부분이 총 6개로 균등한 배열로 패턴 되어 있는 부분에서, 솔리드웍스 곡선 패턴을 이용해야만 쉽게 작업할 수 있다는 것만 잘 알아두면 된다.
이번에도 이쁜 AI 아가씨의 목소리로 더빙된 따라 하기 강좌이며, 멘트만 듣고 있으면 안 되고, 영상도 같이 확인하면서 따라 해 볼 수 있도록 하면, 공부에 도움이 될 것이다.
