- 솔리드웍스 단축키 설정 및 변경방법에 대해서 자세히 알아본다.
- 모델링, 조립품, 도면까지 이미 익숙해져 있는 다른 설계프로그램에서의 단축키와 비슷하게 설정해 보자.
어떤 툴이든 교육적 활용이 아닌 실제 업무 또는 작업에 활용하기 있어서 가장 중요하게 단축 명령 사용이 아닌가 싶다.
물론 솔리드웍스등과 같은 프라메트릭 3D CAD가 그렇듯 마우스와 아이콘을 이용하여 작업을 충분히 수행할 수 있지만, 효과적이고 빠른 작업을 수행하고자 한다면, 단축키 사용은 필연적 일 것이다.
이번 시간에는 솔리드웍스 기본 단축키를 변경하거나, 새롭게 단축키를 추가하여 사용하는 방법에 대해서 알아보고자 한다.
비록, 사용자의 스타일에 따라 많은 부분을 세팅해야 하는 단점이 있지만, 사용자 입맛대로 세팅할 수 있는 장점 또한 갖추고 있는 것 같고, 솔리드웍스 단축키는 파트, 어셈블리, 도면에서 각각의 단축키를 지정할 수 있지만, 해당 템플릿을 열어서 단축키를 설정해야 한다.
즉, 파트의 단축키는 파트에서, 어셈블리 단축키는 어셈블리에서 수행해야 한다.
솔리드웍스 단축키(바로가기) 설정 방법
앞에서도 이야기했지만, 단축키 설정은 해당 작업 모듈별로 세팅되기 때문에, 단축키 설정하고자 하는 템플릿을 먼저 실행하고 작성한다.

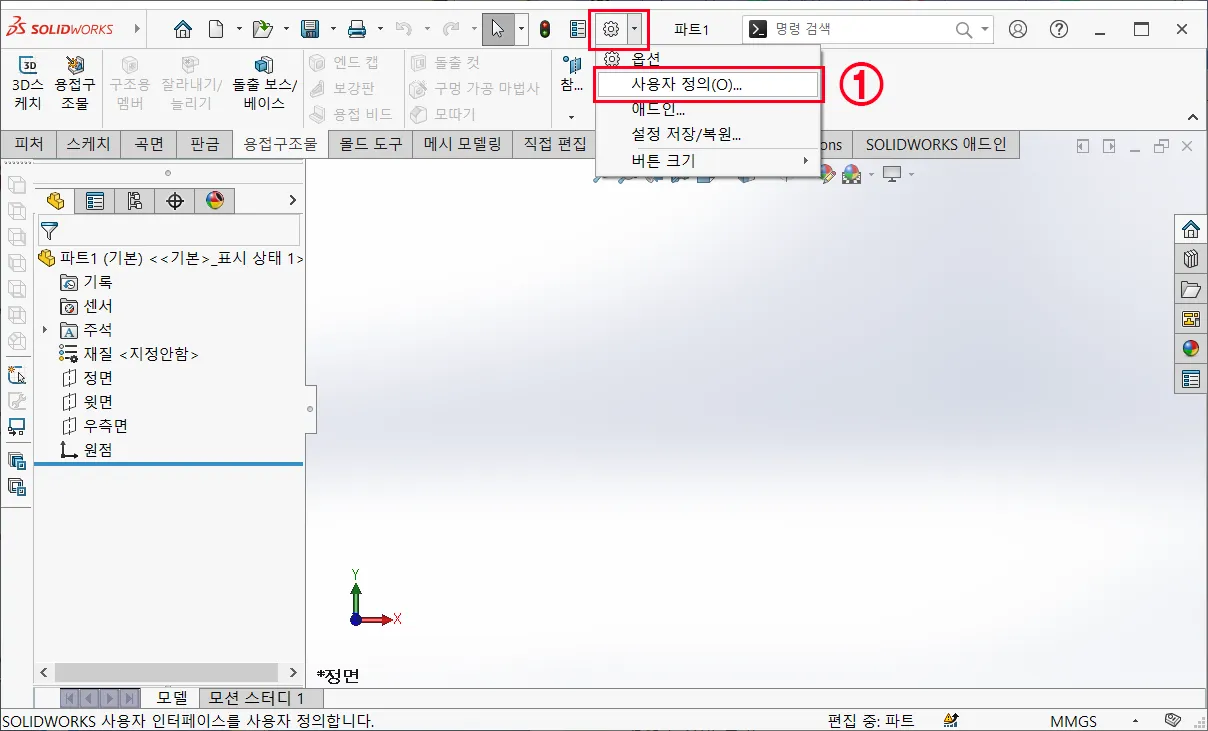

- 화면 상단 퀵 도구 바에서
옵션 아이콘(기어 모양) 옆에 있는 화살표를 클릭해서, 나타나는 드롭 창에서사용자 정의를 클릭한다.
사용자 정의 대화 상자에서는 도구 모음 바로가기 바, 명령, 메뉴, 키보드, 마우스 제스처, 사용자 정의 등 다양한 솔리드웍스 사용자 환경을 지정할 수 있는 메뉴를 가지고 있으며, 우측에서 3번째에 있는 키보드 메뉴탭을 클릭하여, 단축키를 설정할 수 있는 상태로 이동한다.

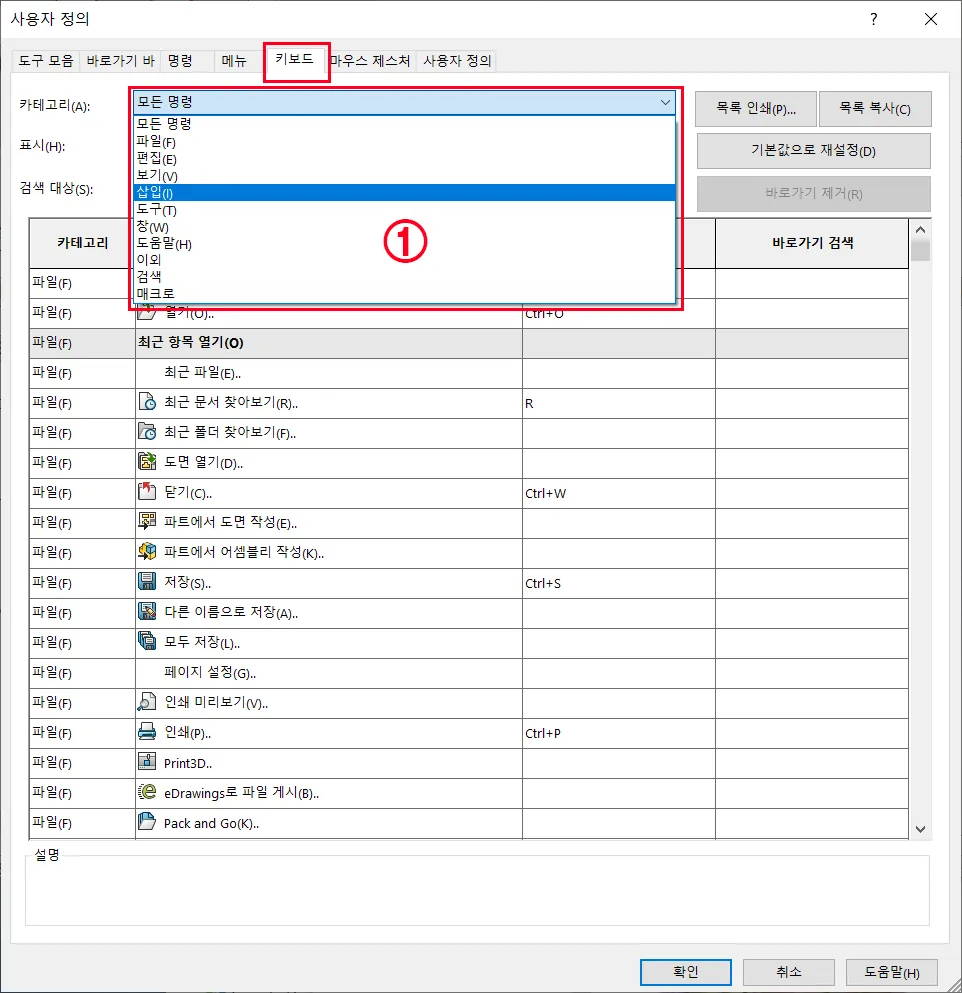

- 카테고리에서 설정하고자 하는 기능이 있는 메뉴 세트를 선택하면, 원하는 기능이 있는 곳으로 빠르게 이동할 수 있다.
※ 참고로 피쳐 메뉴에 있는 기능을 사용하고자 한다면, 삽입을 선택하면 된다.
※ 사용자 정의의 또 다른 팁으로, 솔리드웍스가 제공하는 기본적인 리본 메뉴 중에서 사용하지 않는 아이콘을 제거하고자 한다면, 사용자 정의 대화 상자를 활성화시켜 놓고, 불필요한 아이콘을 드래그하여 메뉴 영역에서 빼내면 메뉴가 사라진다.
단축키 설정 창에서 카테고리는 명령이 위치한 장소이며, 명령어는 해당 기능, 그리고 바로가기와 바로가기 검색에 대한 창이 보이며, 일반적으로 단축키 설정은 바로가기에서 지정하면 된다.

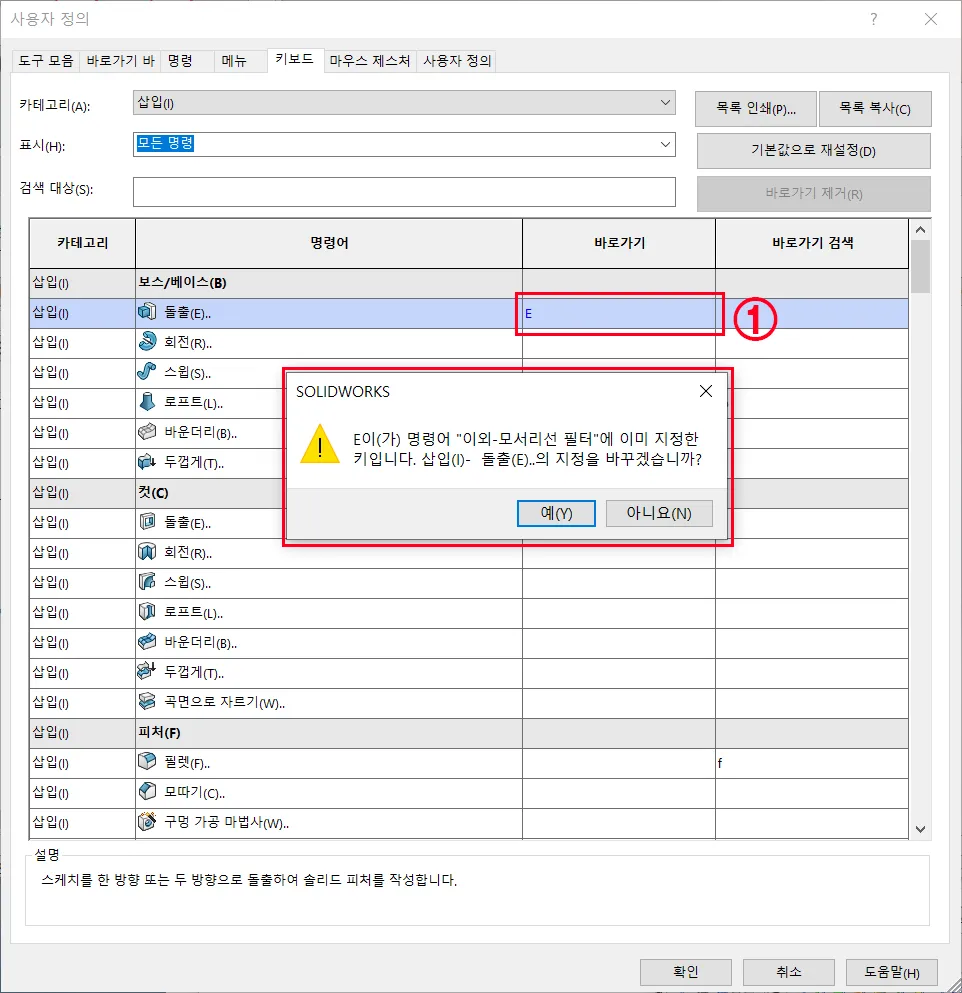

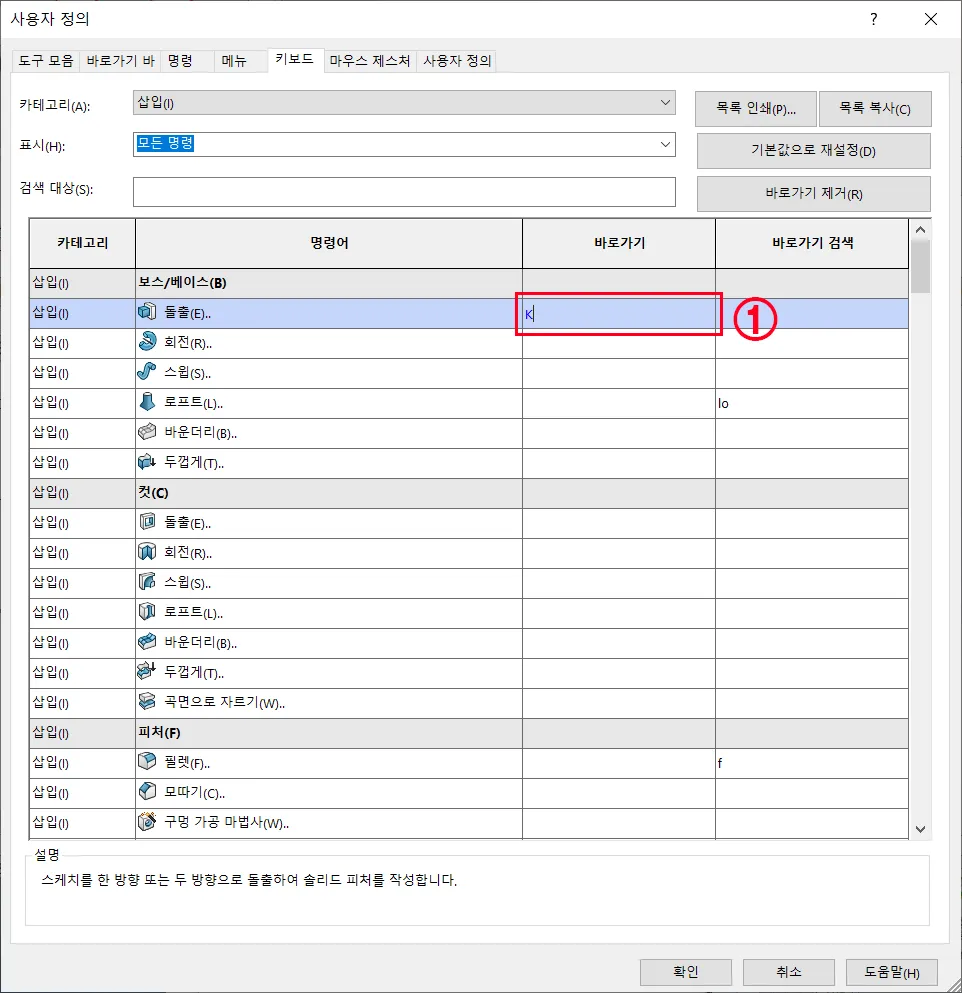

- 해당 명령어 옆에 있는 바로가기 빈 셀을 선택하고, 단축키로 사용할 키를 입력하면 좌측 이미지처럼 적용되는 데, 만약 동일한 단축키가 다른 기능에 이미 적용되어 있다면, 기존 단축키를 삭제하고, 새롭게 적용할 것인지 묻는다.
※ 기존의 단축키를 지우고 새롭게 적용되는 곳에 넣고 싶으면 예를 클릭하면 된다.

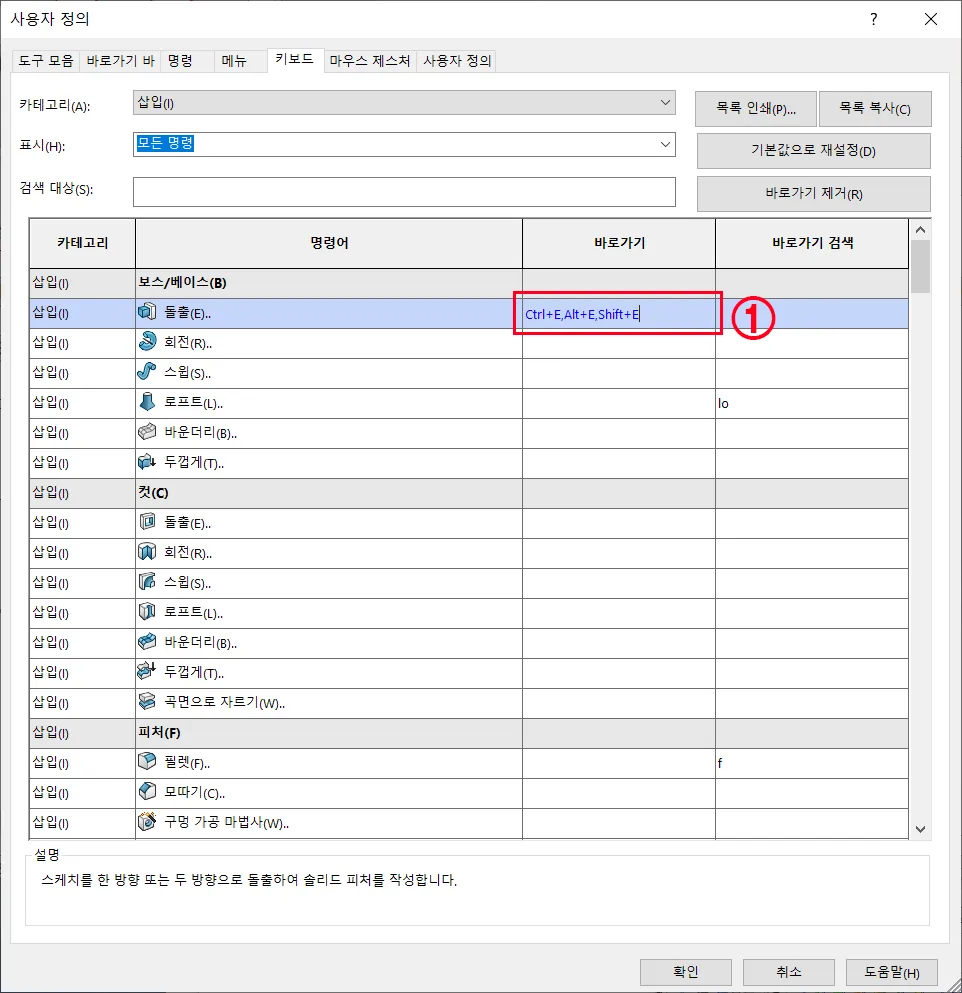

중복된 단축키가 있는 경우, 단일 문자 키로 사용할 수 있지만, Shitf, Ctrl, Alt 키와 함께 사용할 수 있으며, 한 개 이상의 단축키로도 적용할 수 있다.
※ 하나 이상의 단축키를 적용하는 방법은 사용하고 싶은 단축키를 계속적으로 적용하면 알아서 적용된다.
※ 오토캐드나 인벤터의 단축키처럼 ex, tr등과 같이 두 자리 이상의 단축 명령은 입력할 수 없고, 한자리 문자만 가능하다. 특수키를 적절하게 활용하면 좋다.
명령 검색 단축키(바로가기 검색) 설정 방법

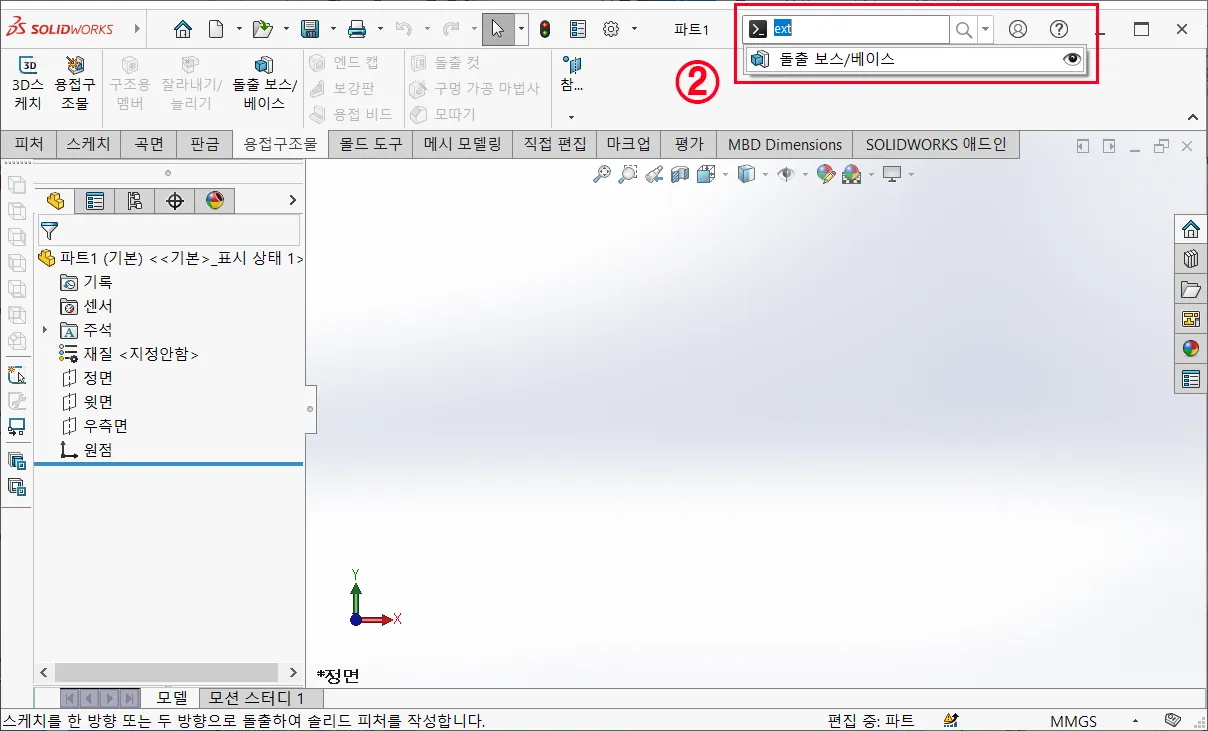

명령 검색 단축키는 솔리드웍스 우측 상단에 있는 도움말 검색창을 명령 검색으로 옵션을 변경한 후, 솔리드웍스의 숨겨져 있는(?) 명령을 검색을 통해서 찾을 수 있는데, 이것을 명령어가 아닌 지정한 단축키로 찾을 수 있도록 하는 설정이다.

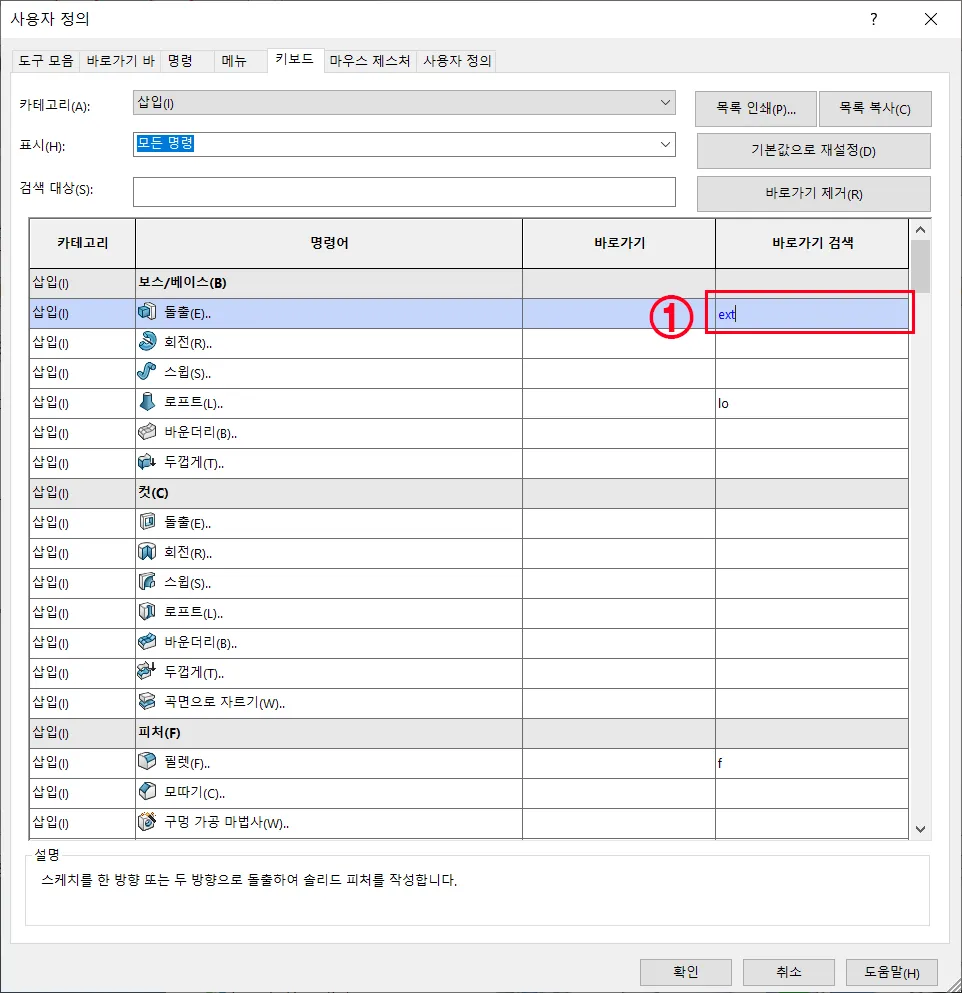

바로가기 검색은 앞에서도 언급한 것과 같이, 입력된 문자는 단축키로 활용되는 것이 아니라, 솔리드웍스의 명령 검색을 통해서 각종 명령을 찾을 수 있도록 하는 기능이다.
바로가기 검색 단축이 설정되어 있지 않으면, 한글 솔리드웍스를 사용한다면 명령을 한글로 검색해야 하는데, 바로가기 검색은 영문으로 검색할 수 있도록 해준다.
요기까지 솔리드웍스의 단축키 설정하는 방법에 대해서 알았고, 특별한 내용은 아니지만 모르면 아쉬운 내용이 아닐까 생각하면서 작성해 본다.
예전에 오토캐드 단축키 설정하는 방법에 대해서도 포스팅했지만, 단축키 설정은 원활하고 빠른 작업을 위한 기본적인 설정이 아닐까 싶다.
