- 오토캐드, 지스타캐드등 2D캐드 기초 연습에 도움이 되고, 솔리드웍스, 인벤터 등 3D캐드의 스케치를 연습할 수 있는 도면 제공

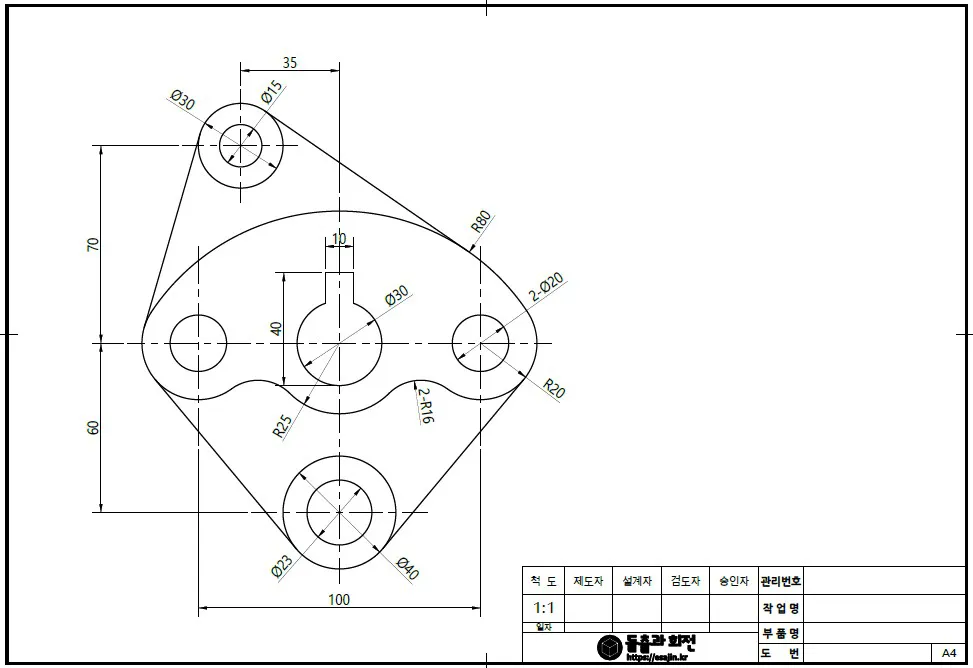

설계 관련 분야에서 필수로 사용되는 2차원, 3차원 캐드 소프트웨어를 적절하게 활용할 수 있도록 연습할 수 있는 12번째 도면을 공개한다.
물론, 시간이 머문 작은 공간에 있는 모든 따라 하기 및 강좌에 도면을 포함하고 있지만, 기초를 다루는 부분은 이 카테고리에서 제공하고 있기 때문에, 기초부터 초/중급정도까지의 도면을 제공하는 목적이다.
만약 중급(?) 이상 활용적인 도면은 솔리드웍스 기초활용 또는 인벤터 기초 활용 및 모델링 따라 하기 프로젝트 등 다양한 카테고리에서 확인할 수 있다.
PDF 연습도면 다운로드
작업힌트
2D캐드를 이용해서 연습하시는 분들은 항상 중심선을 먼저 작성한 후, 도면을 작성하는 연습을 많이 해야 한다.
그리고, 기준이 되는 각종 원을 그린 후, `TTR`, `fillet`, `trim` 등으로 편집할 수 있다.
3D캐드에서 스케치를 연습할 경우, 보조선(구성선)등 참조선 사용은 최대한 줄이고, 형상구속과 치수구속을 적절하게 이용해서 스케치하는 연습을 많이 하시기 바란다.
