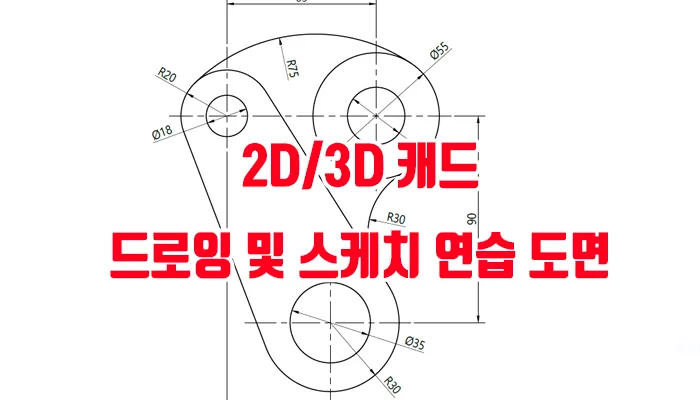

오토캐드, 지스타캐드, 캐디안 등 2D캐드의 기초 제도 및 드로잉 연습과 3D캐드의 스케치를 연습할 수 있는 도면을 제공한다.

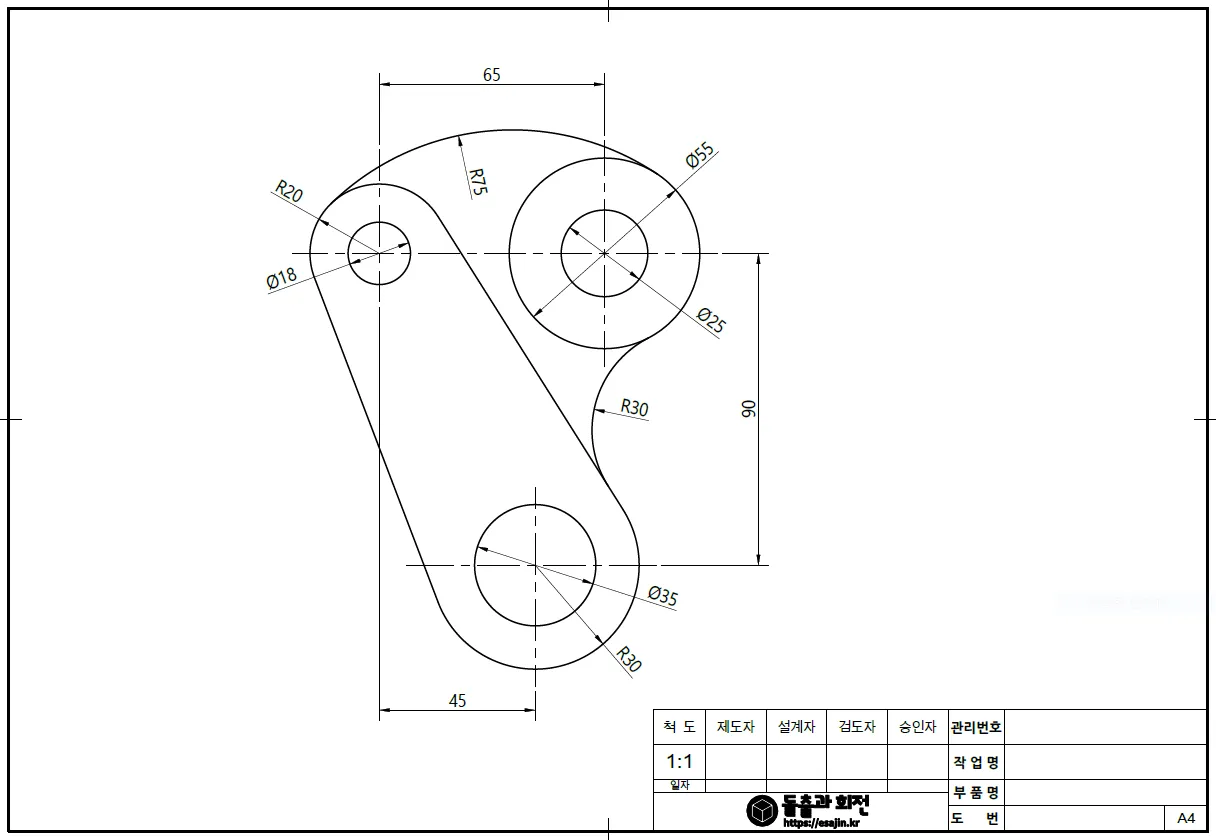

이번에도 2D캐드에서 기초에 해당하는 도면으로, Osnap의 접선구속과 원의 ttr을 적절하게 사용할 수 있도록 연습할 수 있는 도면이다.
또한, 솔리드웍스나 인벤터, 카티아와 같은 3D캐드에서 기본적으로 사용하는 스케치도 충분히 연습할 수 있다.
PDF도면 다운로드
2D3D연습도면 및 스케치연습 도면009.pdf
0.19MB
※ 광고로 인해, PDF 도면의 다운로드 링크가 보이지 않는 경우, F5를 한번 눌러주면 볼 수 있다.
작업힌트
2D캐드에서 작도 연습을 하는 경우, 임의의 기준선 2개를 먼저 작성하고, offset(간격 띄우기)로 중심선 위치에 맞게 선분을 복사한 후, 교차점 기준으로 원을 그리고, 나머지는 접선과 원의 TTR을 이용해서 작도하면 된다.
3D캐드에서 스케치를 작성할 때도, 2D캐드와 비슷하지만, 기준이 되는 3개의 원을 먼저 작성하고, 치수 구속으로 원의 위치와 크기를 구속하고, 나머지는 선과 호를 이용해서 작성한 후, 접점 구속(탄젠트 구속)하고, 치수 구속으로 마무리하면 된다.
※ 본 도면은 시간이 머문 작은 공간™이 직접 작성해서 업로드한 도면이다.
