- 임펠러 모델링 따라 하기, 인벤터 월드컵 과제로 배포된 ivngwc-2011-11 도면을 활용한 솔리드웍스 모델링 따라 하기
- 솔리드웍스 투영 곡선 및 스윕을 이용한 모델링 방법 소개
인벤터 월드컵 과제는 이제는 사라진 http://ivngwc.org에서 매월 인벤터 또는 그와 비슷한 파라메트릭 3D 캐드를 공부하는 사용자의 모델링 및 도면 분석 능력을 높일 수 있는 좋은 과제 도면이며, 우리나라 실정에 맞게 직접 수정한 도면이다.
모델링 방법은 스케치는 대부분 단순하게 이루어지며, `회전`, `돌출`, `스윕`을 이용한 작업이지만, 스윕 경로를 작성하기 위해서 `투영 곡선` 활용 방법을 정확하게 이해하고 익혀두는 것에 중점을 두어야 하는 작업이다.
도면 다운로드

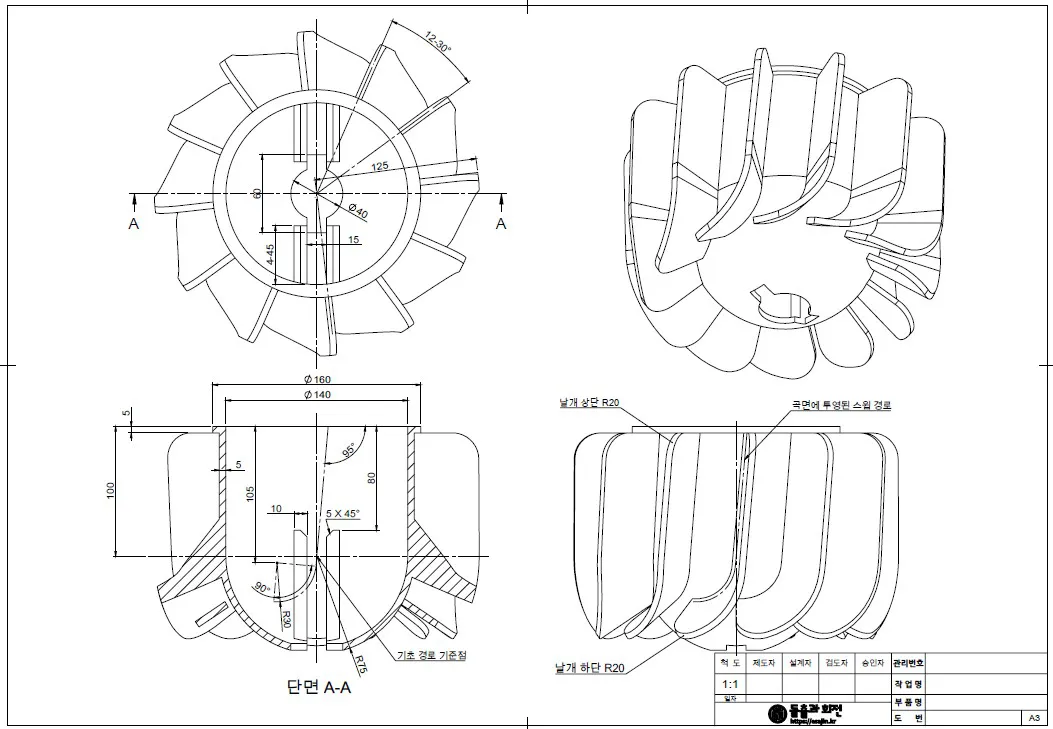

ivngwc-2011-11 임펠러 모델링 따라하기.PDF
0.35MB
솔리드웍스 팬 임펠러 모델링 따라 하기
가능하면 도면을 충분히 분석하고, 같이 따라 해 보는 것을 추천한다.^^
좋아요와 구독은 좋은 콘텐츠 제작에 큰 힘이 됩니다.
앞에서도 언급했지만, 이번 작업의 가장 큰 핵심은 `곡면 투영`을 이용한 `스윕` 경로를 작성하고, 스윕 단면을 적절하게 작성하는 것이다.
간단한 것부터 약간 특이한 스케치까지 두루 연습해 두는 것을 추천한다.
어떻게, 이번 강좌가 공부에 도움이 되었으면 좋겠다.
강좌에 마음에 드시면, 유튜브에 좋아요와 구독 잊지 마세요..^^
