오토캐드 도면 출력 설정(축척, CTB 등) 및 PDF출력 방법 강의
도면 출력(플롯, PLOT) 설정과 도면 축척 및 CTB 설정 등 전반적인 활용방법을 소개하고, 기타 출력하기 위해서 알아두어야 하는 내용.
지스타캐드, 오토캐드, ZW캐드, 캐디안 등 2D캐드에서는 거의 동일한 내용을 담고 있기 때문에, 한 번만 잘 이해해 두면, 모든 2D캐드에서 동일하게 사용할 수 있다.
다들 아는 내용이지만, 플롯(plot, Ctrl+P) 명령은 하드웨어 출력기인 프린터 또는 플로터로 종이에 도면을 출력하기 위한 명령이다.
종이뿐만 아니라, PDF나 JPG/PNG 등 전자문서 및 이미지로도 출력할 수 있는 명령에 대해서 꼼꼼하게 알아보자.
캐드 도면 출력은 일반적인 문서 출력과 맥락은 동일하지만, 설정하는 방법은 많이 틀리기 때문에, 제대로 된 출력을 위해서 서는 조금은 공부가 필요한 분야이다.
그래도, 옛날 펜 플로터를 사용할 때보다는 설정이나 세팅이 훨씬 편리하고 간편해졌다.
플롯 명령은 오토캐드 등 2D캐드의 버전에 따라 차이는 거의 없다.
배울 때, 상위 버전으로 배우고, 실무에서는 낮은 버전은 사용하더라도 사용하는 방법과 설정, 세팅하는 방법은 동일하기 때문에 사용하는 버전은 생각하지 말고 익히면 될 것이다.
프린터/플롯 관리자 창 실행은 명령에서 plot(단축키 없음) 또는 상단에 바로가기 아이콘에서 프린터 아이콘을 클릭하거나, Ctrl+P를 누르면 플롯 대화상자가 작동한다.
플롯 대화상자 이해하기

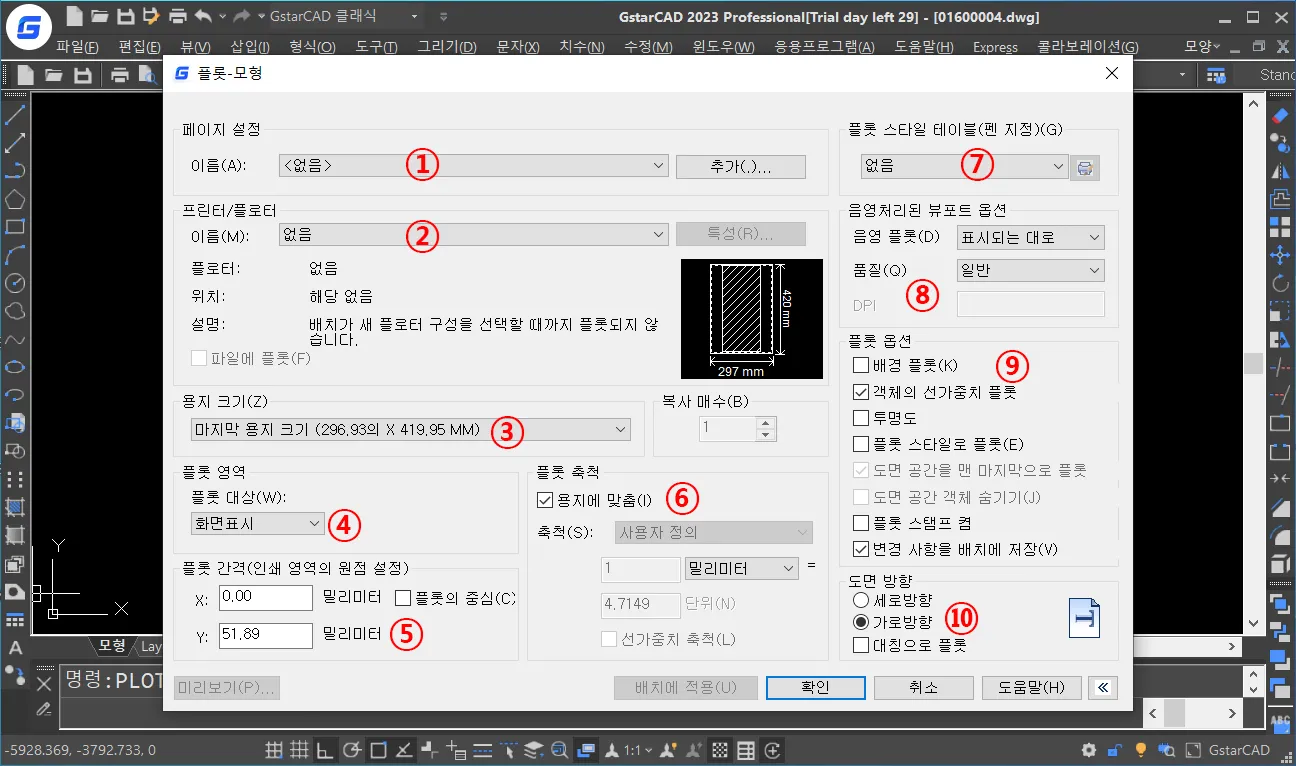

플롯 대화상자의 기본적인 내용은 위 그림과 같이 총 10개의 영역으로 이루어져 있다. 딱히 궁금하지는 않겠지만, 본 강의를 시작하기 전에 하나씩 알아보자.
① 페이지 설정 (선택)
페이지 설정은 현재 플롯 대화상자에 세팅된 내용을 저장했다가, 필요할 때 다시 불러오거나, 이전에 설정된 내용을 다시 사용할 때 사용하고, 다른 DWG파일에 추가된 페이지 설정을 현재로 가져올 수도 있다.
② 프린터/플로터 (필수)
프린터/플로터는 도면을 출력할 장치를 선택하는 영역으로, 현재 사용하는 PC에 설치된 모든 프린터 드라이버뿐만 아니라, PDF 및 JPG/PNG 등 다양한 출력 환경을 설정할 수 있다.
③ 용지 크기 및 복사 매수 (필수)
용지 크기는 프린터/플로터에서 선택된 장치에서 제공하는 출력 종이 크기를 지정할 수 있으며, 최대 A4출력할 수 있는 프린터는 A4까지, A3까지 지원하는 프린터는 A3까지 가능하며, 플로터도 최대 지원 크기까지 출력할 수 있다.
특히, PDF 같은 경우는 국/내외에 사용하는 모든 국제규격 용지크기를 사용할 수 있으며, JPG/PNG는 원하는 크기를 픽셀단위로 지정할 수 있다.
④ 플롯 영역 (필수)
설정한 용지 및 출력 장치에 출력할 도면의 영역을 선택한다. 모형 및 배치 등 출력 위치에 따라 조금 다른 영역설정 옵션을 보여준다.
⑤ 플롯 간격 띄우기 (플롯의 중심, 체크 필수)
선택된 플롯 영역의 도면이 용지에 배치될 위치를 지정할 수 있지만, 실제 좌표로 위치를 맞추는 경우는 매우 드물며, 대부분은 플롯의 중심을 체크한 상태에서 사용한다.
⑥ 플롯 축척 (중요 필수)
말도 많고, 탈도 많은 도면의 척도를 맞추는 영역으로, NonScale로 출력할 것인지, 정확한 척도를 부여해서 출력할 것인지를 여기서 설정한다.
참고용 도면은 특별히 신경 쓸 필요는 없지만, 도면이 척도가 중요한 경우에는 도면 경계를 만들 때부터 신경 써야 하는 부분이다.
⑦ 플롯 스타일 테이블(CTB) (중요)
플롯 스타일 테이블은 도면 작성 시 사용한 색상을 기준으로, 도면으로 출력된 선의 상태를 설정하는 곳으로, 선 색상, 선 가중치(굵기), 농도, 선 종류, 선의 끝점 및 연결 부분에 대한 내용을 색상별로 설정할 수 있으며, 한번 설정해 두면 계속적으로 동일하게 사용할 수 있다.
⑧ 음영처리된 뷰포트 옵션 (선택)
쉐이드 처리된 3D로 모델링을 출력할 때, 어떻게 출력할 것인지와 해상도 정도를 설정할 수 있다.
⑨ 플롯 옵션 (선택)
일반적로는 기본값 그대로 사용하며, 특별하게 옵션이 변경되어야 하는 부분은 변경사항 저장 부분 이외에는 없는 것 같다.
⑩ 도면 방향 (선택 필수)
도면 방향은 설정된 용지 크기와 플롯 영역에 따라 가로 또는 세로의 위치가 변경되는 것을, 용지의 출력 방향에 맞게 수정하는 기능을 가지고 있으며, 이것은 프린터/플로터 영역 옆에 있는 미리 보기를 통해서 변경하면 된다.
여기까지, 플롯 대화상자를 간단하게 알아보았다. 각 영역별로 자세하게 알아보고, 필요한 부분인지 크게 필요 없는 부분인지 스스로 판단하면서 능숙하게 사용할 수 있도록 공부한자.
페이지 설정 영역
페이지 설정은 현재 대화상자의 설정 내용을 추가하거나, 다른 설정값을 가져올 때 사용하는 옵션이다.
① 이름에 있는 리스트에서
- <없음>은 기본값으로, 모든 내용을 처음부터 설정하는 내용이고,
- <이전 플롯>은 현재 작업 이전에 설정된 값을 현재 플롯 세팅값으로 들어오며,
- 가져오기는 다른 DWG파일에 추가된 플롯 설정값을 가져올 때 사용한다.
② 추가는 현재 설정된 플롯 세팅 값을 이름 목록에 추가할 때 사용하는 것으로, 하나의 DWG파일에 각기 다른 크기와 출력환경이 다른 경우, 사용하면 상황에 따라 편리하게 설정값을 변경해서 사용할 수 있다.
※ 현재, DWG파일에만 저장이 되며, 다른 DWG파일과는 일차적으로 호환하지 않는다. 다만, 가져오기를 통해서 추가된 페이지 설정값을 가져올 수 있다.
프린터/플로터 영역
도면이 출력된 장치를 선택하고, 환경에 따라 장치의 속성을 변경할 수 있다.
① 현재 사용 중인 PC에 설치된 각종 프린터 또는 플로터 드라이버에 의해서 나타나며, 로컬 프린터, 네트워크 프린터, 네트워크 공유 프린터 등 하드웨어 출력 장치뿐만 아니라, PDF 및 JPG/PNG로도 출력할 수 있으며, Adobe PDF나 Hancom PDF는 해당 소프트웨어가 설치되면 목록에 나타나며, 기타 다른 목록은 기본적으로 지원하는 프린터 장치들이다.
※ 이번 강의는 PDF를 기준으로 출력 설정을 강의하며, 모든 버전에서 제공하는 DWG to PDF.pc3를 사용해도 되고, 오토캐드 상위 버전을 사용하시면, AutoCAD PDF 중에서 사용하면 된다.
용지 크기 영역
용지 크기는 선택된 출력 장치에 의해서 일차적으로 결정되는 도면을 출력할 종이 크기를 지정한다.
① 용지 크기 리스트를 클릭하면, ② 프린터/플로터가 지원하는 용지 크기들이 리스트에 나타나며, 출력에 사용할 용지를 선택하면 된다.
※ 출력 장치가 PDF인 경우, 지원하는 모든 국제규격 용지를 다 사용할 수 있지만, 가능하면, ISO 전체 페이지(오토캐드 인경우) 또는 ISO full bleed(지스타 캐드인 경우)에 해당하는 용지를 선택하는 것을 추천한다.
※ 기타 다른 용지는 일반 하드웨어 장치와 같이 용지에 일정한 마진값이 설정되어, 척도(축척)가 있는 경우 도면의 일부분이 잘려서 출력되는 현상이 발생하는데, 전체 페이지에 있는 용지는 마진 값이 있기는 하지만, 도면에 영향을 주지 않는 범위 안에 있다.
※ 사용자가 직접 PDF 도면의 마진 값을 설정하고 싶다면, 아래 링크를 통해서 설장 할 수 있다.
[오토캐드 활용 팁] 플롯에서 PDF도면을 만들 때 용지 여백 설정 방법
AutoCAD(오토캐드) 활용 무료강좌, Plot(플롯, 출력)에서 PDF 도면 생성 시 용지 여백(마진) 값 설정 방법, 전산응용기계제도, 기계설계 산업기사/기사 자격증 시험 및 일반 실무 도면 생성에도 많은
esajin.kr
플롯(도면 출력) 영역
플롯 영역은 캐드상에 있는 도면을 출력하기 위한 영역을 설정하는 부분이다.
① 플롯 대상은 모형 공간과 배치 공간에 따라 옵션이 조금 다르지만, 이번에는 모형 공간에서 지원하는 내용을 알아보자.
- 범위 : 현재 캐드 작업창에 있는 모든 도면을 출력하는 것으로, 별도의 출력 범위를 지정하지 않고, 모든 도면이 적용되며, 쉽게 zoom 명령에서 범위(E)를 사용한 것과 같은 내용이다.
- 윈도우 : 현재 캐드 작업창에 하나 이상의 도면이 있는 경우, 원하는 도면 영역을 직접적으로 선택한 후, 그 영역만 출력하는 기능으로, 대표적으로 가장 많이 사용하는 범위 설정 기능이다.
- 한계 : limits 명령으로 도면 한계를 설정해서 사용하는 경우, 해당 limits영역 안에 있는 부분만 출력하는 옵션으로, 보통의 경우 하나의 DWG파일에 하나의 도면만 생성해서 출력할 때 사용할 수 있다.
- 화면표시 : 현재 화면상에 보이는 도면 내용만 출력하고자 할 때 사용하는 옵션으로, 별도로 영역을 선택할 수 없으며, 말 그대로 화면상에 보이는 도면을 출력한다.
- 뷰 : 일반적으로는 보이지 않는 옵션이지만, view 명령을 통해서 생성된 뷰 영역을 출력할 때 사용한다.
② 우측에 있는 이미지로, 플롯 영역을 윈도우로 설정한 경우, 도면에 직접적으로 출력할 영역을 사용자가 직접 지정할 수 있으며, 대부분은 도면과 같이 존재하는 표제 경계 또는 종이 경계를 영역으로 선택할 수 있다.
※ 특별한 경우, 도면의 일부분만 윈도우로 지정해서 출력하는 등, 굉장히 다양하게 사용할 수 있는 기능이다.
③ 윈도우 버튼은 처음 윈도우로 영역을 지정하면 나타나는 버튼으로, 윈도우 영역을 다시 지정할 때 사용하며, 사용하는 방법은 ②와 동일하다.
플롯 간격 띄우기 영역 및 출력 방향 지정
플롯 간격 띄우기는 플롯 대상에서 설정된 영역이 출력될 때, 도면이 출력 위치를 변경하는 기능이다.
① 거의 대부분은 특별히 위치를 변경하지 않고, 플롯의 중심을 체크해서 사용하기 때문에, 무조건 풀롯의 중심을 체크해 놓고 사용하면 된다.
② 플롯의 중심 또는 위치를 사용하면, 가로 방향 또는 세로 방향으로 출력될 영역이 바뀔 때, 도면 방향을 변경하여 용지를 다 사용하는 방향으로 변경하면 된다.
※ 도면 방향의 결정은 프린터/플로터 영역에서 보이는 미리 보기 창을 기준으로 변경하면 된다.
플롯 축척 영역
움... 도면 출력에서 참 말도 많고, 탈도 많고, 어떻게 하는지 이해를 못 하시는 분들도 간혹 보이고, 심지어는 캐드를 교육하는 선생들 중에서도 이 부분을 제대로 이해 못 하시는 분들이 있을 정도로 어려운 내용은 아니지만, 상황과 목적에 따라 헷갈리는 경우가 많은 영역이다.
용지에 맞춤
용지에 맞춤은 말 그래로, 도면의 축척은 전혀 신경 쓰지 않고, 설정된 용지 크기에 도면을 최대한 맞춰서 출력하는 옵션으로, 대부분 NonScale 도면을 출력하거나, 참고용 도면으로 출력할 때 많이 사용한다.
① 축척이 존재하지 않는 도면으로 출력할 때 그냥 체크만 하면 된다.
※ 도면에 맞춰서 출력은 되지만, 실제는 축척은 적용된 상태에서 출력되지만, 캐드가 알아서 맞추는 것이기 때문에 크게 신경 쓸 필요는 없다.
② 출력 장치, 용지, 출력 범위, 축척이 결정되었다면, 미리 보기를 통해 어떻게 출력되는지 확인도 필요하다.
③ 미리 보기를 통해, 설정한 용지와 출력 영역을 확인하는데, 용지 크기를 전체 페이지를 사용했고, 용지에 맞춤을 체크했기 때문에, 선택한 영역의 모든 선분이 용지 안에 들어와 있고, PDF용지에 마진도 거의 없기 때문에, 크게 안쪽으로 들어가지 않는 것을 볼 수 있다.
※ 만약, 용지크기를 전체 페이지로 설정하고, 도면을 용지에 맞춤으로 출력하는 경우에는, 플롯 영역에서 윈도우로 도면 경계 영역을 선택하는 것이 아니라, 종이 영역을 선택하는 것을 추천한다.
※ 참고로, 배치에서는 용지에 맞춤 옵션은 사용할 수 없다.
도면 축척 적용 (중요)
용지에 맞춤을 체크 해제하면, 사용자가 직접 출력 축척을 지정할 수 있으며, 출력할 용지와 도면의 크기에 따라 적절하게 변경해서 사용하면 되며, 제도 규격에서 제공하는 도면 또는 통념상 사용하는 축척 값을 입력해서 출력할 수 있다.
① 오토캐드가 기본적으로 제공하는 척도(축척) 값을 선택해서 사용할 수 있다.
② 사용자가 직접 축척값을 지정할 때는 아래 입력란에 직접 축척값을 지정하면 되는데, 여기서 중요한 것은 어디에 어떤 값을 넣느냐에 따라 현척(도면 크기 그대로), 축척(도면 크기보다 줄여서), 배척(도면 크기보다 키워서)이 될 수 있다.
③ 미리 보기를 통해서 적용한 척도를 확인해 보자.
④ 척도를 1/4로 설정한 후, 미리 보기 창에서 확인했을 때, 도면의 경계가 용지를 조금 넘어섰다는 것이 보인다. 도면은 무조건 1/4로 출력되지만, 이렇게 선택한 영역이 용지를 넘어서거나, 남는 경우는 용지가 도면 경계가 임의 크기로 변경되었거나, 척도 값이 맞지 않는 경우이다.
사용자 척도 설정하는 방법
값 mm = 값 단위 이렇게 되어 있는데, 값 mm는 출력될 때의 크기 값을 나타내며, 값 단위는 현재 캐드 시스템의 Units 단위를 나타낸다. 기본적으로 사용하는 캐드 템플릿 acadiso.dwt의 경우 1 units = 1mm로 설정되어 있기 때문에, 캐드에서 1 단위는 1mm이다.
현척으로 출력하고 싶다면, 1mm = 1 단위로 입력하면, 캐드상의 1 단위(1mm)가, 출력되면 1mm로 출력되기 때문에 작성한 도면의 크기와 동일한 크기로 도면이 출력된다. (1:1 출력)
축척으로 출력하고 싶다면, 1mm = 2 단위로 입력하면, 캐드상의 2 단위(2mm)가, 출력되면 1mm로 출력되기 때문에 실제 출력은 도면의 크기보다 1/2줄어진 상태로 도면이 출력된다. (1/2 출력)
배척으로 출력하고 싶다면, 2mm = 1 단위로 입력하면, 캐드상의 1 단위(1mm)가, 출력되면 2mm로 출력되기 때문에 작성된 도면의 크기보다 2배 커진 상태로 도면이 도면이 출력된다. (2/1 출력)
위 내용은 캐드에서 도면을 척도에 맞게 출력하기 위해서, 각 분야별 KS제도 규격에서 기본적으로 제시하고 있는 척도 비율을 공부해서 꼭 알아두어야 하는 내용이다.
※ 네이버 지식인 등을 간혹 보면, 도면 축척 때문에 질의하시는 분들이 종종 있는데, 몇 분의 몇 도면을 몇 분의 몇 도면으로 변경해야 하는데, 어떻게 하면 되느냐는 질문들이 간혹 보인다.
솔직히, 이렇게 질의하는 내용을 내가 이해를 못 해서 그럴 수도 있겠지만, 캐드상에서의 도면은 몇 분의 몇 출력은 있어도 몇 분의 몇 도면을 몇 분의 몇 도면으로 변경해서 출력하겠다는 의미는 없다는 것이다. 예를 들어서 1/300 도면을 1/200으로 출력하려면 어떻게 해야 되는지와 같은 물음이다.
캐드에서의 작도는 거의 대부분이 현척으로, 즉 실체 크기 그대로 도면을 작성한다. 아주 특별하게(작업의 편의성을 높이기 위해서) 1/10 또는 1/100로 작업하는 경우는 있지만, 이런 경우 협업에서 굉장한 오해를 불러올 수 있기 때문에, 도면 자체는 거의 현척으로 작업한다고 볼 수 있는데, 이러한 현척인 도면을 두고 1/300을 1/200으로 줄이겠다는 값의 의미는 없고, 처음부터 1/1, 1/2, 1/3, 1/4, 1/5, 1/6, 1/10.. 1/600 등등의 값만 들어간다고 볼 수 있다.
※ 내 생각이 맞다면, 건축이나 인테리어, 토목과 같은 도면의 크기가 큰 도면의 경우 표재란에 기본적으로 A0로 출력할 때 축척값, A1으로 출력할 때 축척 값, A2, A3로 출력할 때 축척값을 정해 놓는 경우가 많은데, 문의하는 사람들이 이러한 설정된 값을 생각하고 질문하는 내용일 수 도 있겠다고 생각한다.
※ 이러한 도면 표제란에 있는 축척은 따로 생각할 필요 없이, 작업자가 설정한 용지 크기에 맞게 출력될 수 있도록 축척값을 지정하면 된다.
※ 위 그림에 사용된 원래 도면도, 표제란에 A3 용지에 1/1로 축척값이 설정되어 있었지만, 여기서 보듯이 실제 표제란의 정보와 실제 출력에서 사용하는 축척값은 다르다. 즉, 도면의 정보만 보고 판단하면 안 된다는 점이다.^^
정확하게 따지자면, 처음 도면을 작성하는 담당자가 어떤 용지 크기에 출력할 것인지 파악한 후, 그에 맞는 정확한 축척 값을 표재란에 일일이 변경해서 기입해야 한다.
※ 척도를 생각해서, 도면 경계를 작성하는 방법은 차후에 포스팅하겠다.
※ 선가중치 축척 (배치에서만 가능)
선가중치 축척 기능은 모형 상태에서는 비활성 옵션으로 되어 있으며, 배치 상태에서 사용할 수 있는 옵션이다.
이 기능은 말그대로, CTB 또는 도면 객체에 도면층 또는 직접적으로 적용된 선가중치를 출력 축척에 비례해서 선 굵기가 적용되는 출력 옵션이다.
일반적으로, 배치에서는 1:1로 출력하지만, 특별한 이유로 축척이 적용되어 작은 용지에 출력해야 할 때, 설정된 선가중치에 의해서 선이 뭉쳐 보일 때 사용하면 축척 비율에 의해서 현재 선 가중치를 줄여서 출력할 수 있는 기능이다.
플롯 스타일 테이블 (CTB파일) 영역
플롯 스타일 테이블은 도면에 설정되어 있는 각종 색상에 따라, 출력되는 선의 속성을 변경하는, 출력에 있어서는 정말 중요한 부분이며, 체계가 있는 회사나 단체에서는 대부분 도면 작성할 때 사용하는 색상에 따른 CTB가 있기 때문에 큰 문제가 없지만, 개인이나 체계가 없는 경우에는 수시로 변경해야 할 것이다.
① 플롯 스타일 테이블에서 원하는 CTB파일은 선택한다. 기본적으로 칼러로 도면을 출력하는 경우에는 acac.ctb를 사용하고, 흑백으로 출력하는 경우에는 monochrome.ctb를 사용하면 된다. 여기서는 monochrome.ctb로 흑백 출력하는 내용으로 설명한다.
② 플롯 스타일을 선택한 후, 플롯 스타일 테이블 편집기 아이콘을 클릭해서, 해당 색상 별로, 선의 속성을 변경할 수 있다.
※ 참고로, 흑백 프린터에 칼라 CTB를 적용해서 출력하면, 종이에 출력되는 선분들이 흐릿하게 출력되는데, 흑백 프린터만 있는 경우 해결하는 방법은, monochrome.ctb를 이용하면 된다.
※ 종이 또는 전자문서로 출력되는 도면의 크기가 천차만별일 때는, 각 용지 크기에 맞는 CTB를 새롭게 만들어서 사용하는 것을 추천한다.
플롯 스타일 테이블 편집기 영역
플롯 스타일 테이블 편집기 내용 구성
플롯 스타일 테이블 편집기 대화상자에서 형식 보기 탭에서 보이는 내용을 대략적으로 알고 넘어가자.
좌측 플롯 스타일 영역에서 1번부터 255번까지의 색상 색인 번호는, 도면에 적용된 색상 번호를 나타내며, 우측 특성은 플롯 스타일 색상 번호에 해당하는 특성 내용을 나타내는 것이다. 즉, 특성은 색상 전체를 적용하는 것이 아니라, 선택한 색상별로 다르게 설정할 수 있다.
① 색상 1을 선택하면, 도면에 1번 색(빨간색)으로 된 모든 도면 요소의 특성이 변경된다.
② 선택된 색상 1번의 특성을 중에서 출력되는 색상을 변경할 수 있으며, monochrome.ctb의 출력 색상은 플롯 스타일의 모든 영역에서 검은색으로 설정되어 있다. 이번 강의에서는 출력 색상 변경에 대해서는 설명하지 않는다.
※ 검은색으로 설정되어 있기 때문에 monochrome.ctb을 사용하면 흑백으로 출력되는 것이다. 만약, 객체 색상 사용 또는 다른 색으로 설정되어 있다면, 객체 색상 사용은 도면에 설정된 색으로 출력되고, 다른 색으로 되어 있다면, 해당 색상으로 출력된다.
③ 선택된 색상 1번의 특성 중 출력될 때, 선가중치를 변경하는 부분으로 쉽게 선 굵기를 바꿀 수 있다.
※ 마찬가지로, 객체 선가중치 사용은 도면에서 직접적으로 설정된 선 가중치가 적용되는 것으로, 레이어나 도면 특성에 의해서 직접적으로 변경된 굵기로 출력되며, CTB에서 가중치를 변경하면, 변경된 CTB가중치가 출력에 적용된다.
플롯 스타일 테이블 편집기에서 전체 선가중치 변경
일반적으로 손으로 제도를 하거나, 캐드를 이용해서 도면을 작성하고, 종이에 표현할 때 사용하는 선의 굵기는 보통 3가지를 많이 사용하는데, 가는 선, 중간 선, 굵은 선이 대표적이고, 도면 경계선, 단면선, 가상선 등과 같이 기타 특수 목적용 선 굵기를 변경해서 작성한다.
대부분, 중심선, 치수선, 지시선, 가상선, 부분단면선 등은 가는 선으로 많이 사용하고, 숨은선(파선), 문자와 같은 선은 중간 선을 많이 사용하고, 외형선 등은 굵은 선으로 사용되며, 일반적으로 가장 많이 사용되는 선 굵기가 가는 선이기 때문에 우선 가는 선으로 모든 플롯 스타일을 설정한다.
① 플롯 스타일에 있는 모든 색상을 선택해야 하는데, 선택하는 방법은 제일 먼저 색상 1을 선택해 두고, 스크롤을 제일 아래쪽으로 내린 후, 색상 255를 선택할 때 Shift를 누른 상태에서 선택하면, 플롯 스타일의 모든 색상이 선택된다.
※ 파일을 다중으로 선택할 때, 사용하는 방법과 동일하다.
② 플롯 스타일을 모두 선택한 후, 선 가중치에서 가는 선에 해당하는 선 굵기를 선택하면, 모든 색상의 선가중치는 설정한 굵기로 무조건 출력된다.
※ 출력되는 색상도 변경하고 싶다면, 위와 같은 방법으로 선택하고, 출력할 색상을 변경하면 된다.
플롯 스타일 테이블 편집기에서 개별 선가중치 변경
전체적으로 적용된 선 가중치를 설정했다면, 이제 중간 선, 굵은 선 및 특수 목적용 선 굵기가 적용될 색상 번호를 선택하고, 선가중치를 클릭해서 원하는 굵기로 변경하면 되며, 다중 또는 개별로 선택해서 변경하면 된다.
① 변경할 색상 번호를 먼저 선택한다.
② 선 가중치를 클릭해서, ③색상 번호에 따른 선가중치를 지정한다.
④ 모든 플롯 스타일에 따른 특성을 변경했다면, 저장 및 닫기를 클릭해서, 플롯 대화상자로 넘어간다.
※ 색상도 위와 같은 방법으로 변경할 수 있으며, 색상과 선가중치 이외에 다른 특성 및 속성들은 변경할 필요는 크게 없을 것이다. 만약, 선 종류도 색상별로 다르게 출력하겠다면, 선 종류를 변경해 주면 되지만, 개별로 변경해야 한다.
※ 선 끝 스타일, 선 결합 스타일은 일러스트레이션의 선분의 끝단과 연결 부분의 형태를 변경할 수 있으며, 대부분은 모든 플롯 스타일에 동일하게 적용한다.
도면을 작성할 때, 특히 레이어(도면층)를 설정할 때, 선분 종류에 따라서 어떤 선을 사용할 것인지를 미리 결정해 두고, 앞으로 항상 같은 색으로 적용될 수 있도록 연습해야 한다.
위에 CTB는 색상에 따른 특성 적용이고, 한번 저장되면 변경하지 않는 한, 항상 같은 설정값으로 적용되기 때문에, 오늘 연습할 때 색상과 내일 연습할 때 색상이 틀리면, 출력 CTB 조정하는 것이 매우 힘들 것이다.
※ 앞에서도 언급했지만, 체계가 잡혀있는 회사나 단체는 100명이 각기 다른 도면을 그렸더라도 결과적으로 각각의 도면에 적용된 색상은 선의 형태에 따라서 같다. 이렇게 같이 맞춰야만, 통일된 도면이 나오고, 협업에서도 문제가 발생하지 않는다.
※ 가끔, 타 업체 간 협업을 목적으로 도면을 공유하는 경우, CTB파일이 누락되어 곤란한 경우가 많은데, 이러한 부분은 해당 업체에 CTB파일도 공유해 달라고 해야 한다.
음영처리 및 플롯 옵션 영역
음영처리된 뷰포트 옵션 및 플롯 옵션에서는 특별하게 설정할 부분은 없다. 최종적으로 미리 보기 후, 출력하면 된다.
① 두 옵션을 특별한 경우가 아니면, 기본값 그대로 사용한다.
② 배치에 적용은 현재 설정된 출력 세팅값을 현재 도면에 저장하는 기능으로, 배치에 적용을 누르지 않고, 확인하거나, 취소하면 설정된 값이 모두 없어진다.
③ 미리 보기를 통해, 적용된 CTB에 의해서 변경된 특성 내용을 확인한다. 출력되는 색, 선 가중치를 중점적으로 확인하면 된다.
도면 출력하기
모든 설정이 끝났다면, 이제 종이로, 또는 PDF로 도면을 출력하면 된다.
① 플롯 옵션에서 변경 사항을 배치에 저장은 선택해 두면, 매번 플롯 설정을 변경할 때마다 배치에 적용 버튼을 클릭하지 않아도, 자동으로 설정값이 저장되지만, 취소하는 경우에는 변경 사항을 배치에 저장하지 않는다.
② 확인 버튼을 클릭하며, PDF로 출력인 경우는 PDF도면을 저장할 위치와 파일이름을 지정해서 저장하면 되고, 하드웨어 출력 장치는 해당 장치로 바로 출력된다.
이것으로, 오토캐드 등 2D캐드에서 기본적으로 사용하는 플롯 대화상자 사용하는 방법 및 CTB 설정, 축척 설정등 기본적으로 알아두어야 하는 부분과 중요한 부분, 도면 작성할 때 출력을 어떻게 할 것인지를 미리 생각해 두고 작업해야 하는 부분등 전반적인 내용을 알아보았다.
실제 학교나 학원 등 교육기관에서 수업할 때도 많은 내용이지만, 이렇게 글로 풀어놓아도 많은 내용이다.
특히, CTB에 관련해서는 솔직히 조금 더 많은 내용을 가지고 있지만, 그 부분에 대해서는 나중에 별도로 포스팅하겠다.
출력은 익숙해지면 특별히 어려운 건 없지만, 항상 작업의 체계를 잡아야 작업이 쉽다는 것을 염두에 두면 좋을 것이다.
